Узлы управления ЭПУУ-7, ЭПУУ-8АКР-ИВ
Аппаратура контроля за работой импульсных источников возбуждения АКР-ИВ
Назначение
Предназначена для работы в составе многоканальных сейсмических станций отечественного и зарубежного производства при проведении сейсморазведочных работ с применением импульсных источников возбуждения сейсмических колебаний типа «Енисей» и «Геотон».

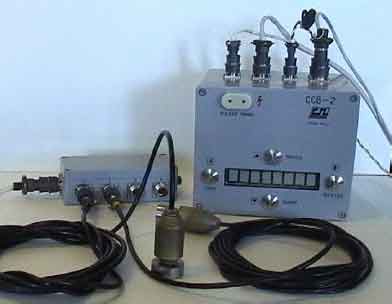

Состав аппаратуры
• система синхронизации
«ССВ-2» со специализированной программой работы
с невзрывным источником возбуждения;
• комплект датчиков акселерометров;
• комплект коммутаторов сигналов с датчиков;
• компьютер с программой отображения и
просмотра зарегистрированных данных.
Принцип работы

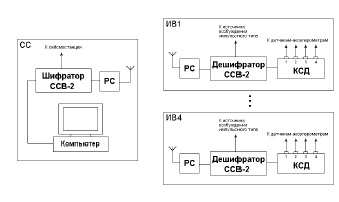

Система синхронизации «ССВ-2» включает в себя несколько блоков синхронизирующих универсальных (БСУ), один из которых программируется как шифратор, а остальные как дешифраторы. Шифратор устанавливается на сейсмостанции и подключается к сейсмостанции, к радиостанции и к компьютеру отображения данных. Дешифраторы устанавливаются на источниках возбуждения. Каждый дешифратор подключается к радиостанции и к коммутатору сигналов с датчиков (КСД). Ко входам КСД подключаются кабели датчиков акселерометров. Датчики размещаются на каждом индукторе источника возбуждения. На вход дешифратора с помощью КСД может быть подан сигнал с одного выбранного датчика или суммарный сигнал от всех датчиков.
В каждый БСУ системы
синхронизации ССВ-2 загружается
специализированная программа, обеспечивающая
следующий алгоритм работы системы. Система
синхронизации «ССВ-2» обеспечивает синхронный
запуск сейсмостанции и источников возбуждения,
регистрацию в дешифраторах сигнала с КСД
(суммарного или с одного выбранного датчика) с
записью в память дешифратора, и передачу
зарегистрированных данных из дешифраторов в
шифратор.

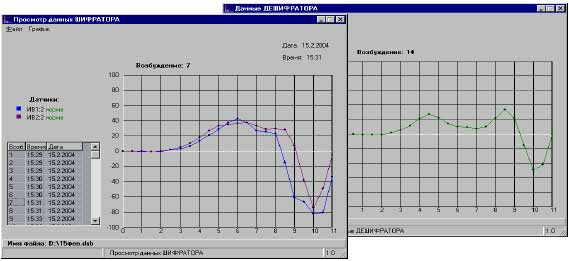

Зарегистрированные и переданные в шифратор данные передаются по RS-232 в компьютер. Выборки сигналов с датчиков отображаются в графическом виде. Остальные зарегистрированные данные (порядковый номер записи, численные значения ОМ, признаки нормального срабатывания источников возбуждения и т.д.) отображаются в табличном виде. Предусмотрен режим считывания и просмотра данных из памяти дешифраторов.
Система синхронизации «ССВ-2» и компьютер для отображения зарегистрированных данных в комплект поставки не входят.
Технические характеристики
|
Система синхронизации возбуждения |
|
|
Погрешность
синхронизации запуска источников
возбуждения |
±100 |
|
Максимальное количество запускаемых источников возбуждения |
4 |
|
Параметры регистрации
сигналов с датчиков: |
|
|
Максимальное количество результатов возбуждений, записываемых в память дешифратора, не менее |
1500 |
|
Коммутатор сигналов с датчиков |
|
|
Число входных каналов |
4 |
|
Диапазон входных сигналов канала, В |
2,5±2 |
|
Нижняя граничная
частота частотного диапазона канала, |
3 |
|
Верхняя граничная
частота частотного диапазона канала, |
4000 |
|
Весовой коэффициент каждого канала при суммировании сигналов с датчиков |
0,25 |
|
Диапазон выходного сигнала, В |
±2,5 |
|
Фиксированный
коэффициент усиления |
выбирается из |
|
Погрешность коэффициента усиления, %, не более |
0,5 |
|
Выбор канала |
дистанционный |
|
Напряжение питания, В |
9-18 |
|
Потребляемый ток, мА, не более |
60 |
|
Температура окружающей среды, °C |
от –40 до +70 |
|
Габаритные размеры
(длина х ширина х высота), мм, не более
|
210х100х60 |
|
Масса, кг, не более |
0,8 |
|
Датчик акселерометр |
|
|
Чувствительность, мВ/g |
18±1,5 |
|
Динамический диапазон, g, не менее |
±105 |
|
Нелинейность, % |
0,2 |
|
Поперечная
чувствительность, % |
±2 |
|
Рабочая полоса частот, Гц, на уровне –3дБ |
0 - 400 |
|
Напряжение питания, В |
5±0,25 |
|
Потребляемый ток, мА, не более |
2 |
|
Габаритные размеры
(диаметр х высота с узлом крепления) |
34 х 82 |
|
Масса, кг |
0,2 |
