Система синхронизации групповых источников возбуждения сейсмических колебаний БУКС-Т
Назначение и состав изделия
Используется для
синхронизации начала запуска сейсмостанции и
запуска источников возбуждения при проведении
сейсмических работ с применением групповых
источников возбуждения сейсмических колебаний
типа «ГИСЭМ-Тритон»
Обеспечивает контроль и
управление работой не менее 10 излучателей,
имеющих встроенные датчики момента срабатывания.
Предусмотрена возможность эксплуатации в режиме
нескольких групп.

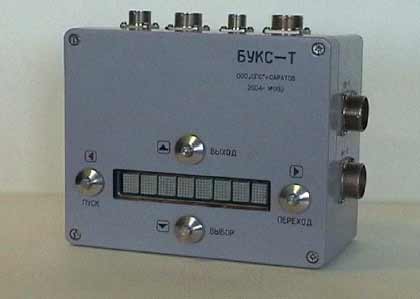

Система состоит из двух
блоков синхронизирующих универсальных (БСУ),
один из которых должен быть запрограммирован как
шифратор, а другой - как дешифратор. Шифратор
устанавливается на пункте регистрации
сейсмических сигналов, а дешифратор - на пункте
возбуждения.
Передача команд и информации
между блоками системы может проводиться как по
радиоканалу, так и по проводам.
Принцип работы
Под действием кодовой
посылки, передаваемой с шифратора, дешифратор с
учетом задержек срабатывания каждого источника
возбуждения формирует в рассчитанные моменты
времен импульсы запуска излучателей таким
образом, чтобы источники возбуждения каждой
группы сработали синхронно в заданный момент
времени относительно сигнала запуска
сейсмостанции.
В процессе возбуждения осуществляется регистрация моментов срабатывания излучателей и производится автоматическая коррекция моментов запуска источников возбуждения с учетом измеренных задержек их срабатывания.
Информация о текущем
возбуждении передается из дешифратора в
шифратор, где индицируется на индикаторном табло
шифратора.

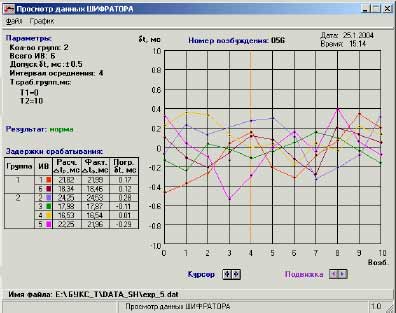

Кроме того, данные работы источников могут быть считаны внешним компьютером через RS-232. Система комплектуется программой, позволяющей с помощью внешнего компьютера обеспечивать постоянный мониторинг текущего состояния источников пунктов возбуждения.
|
Технические характеристики |
|
|
Погрешность синхронизации, мс |
±0,1 |
|
Максимальное количество источников возбуждения, не менее |
10 |
|
Максимальное количество групп, не менее |
4 |
|
Интервал осреднения |
1, 2 или 4 |
|
Диапазон установки
моментов запуска групп относительно |
0 - 20 |
|
Диапазон измерения и регулировки времен срабатывания излучателей, мс (с дискретностью 0.01) |
0 - 300 |
|
Амплитуда запускающих импульсов, В |
5 |
|
Напряжение питания БСУ, В |
12±1,5 |
|
Температура окружающей среды, °C |
от –40 до +70 |
|
Габаритные размеры БСУ (высота х ширина х глубина), мм, не более |
260х230х130 |
|
Масса БСУ, кг, не более |
5 |
Сделать заказ и запросить дополнительную информацию по БУКС-Т Вы можете здесь.
