Полевой комплекс дистанционного контроля барических параметров ВПК
Назначение
Полевой комплекс предназначен для определения фактических значений и динамики изменения величины избыточного давления во время взрыва снарядов и расчета тротилового эквивалента зарядов.
Состав аппаратуры комплекса
• носимая рабочая станция;
• блок аналого-цифрового преобразования (АЦП);
• датчики давления;
• кабель телеметрический;
• система автономного питания;
• вспомогательное оборудование.
Носимая рабочая станция
служит для управлением работой комплекса,
обеспечивает сбор, хранение и обработку
зарегистрированных данных, отображает на экране
монитора полученные результаты в табличном и
графическом виде. Включает в себя промышленный
компьютер, контроллер телеметрического канала,
источник питания блока АЦП, технологическое
программное обеспечение.
Блок АЦП служит для
аналого-цифрового преобразования аналоговых
сигналов, поступающих с датчиков давления, и
запоминания оцифрованных данных в памяти блока.
Включает в себя спецпроцессор, многоканальный
АЦП, приемопередатчик телеметрического канала
связи и источник питания.
Датчики давления
предназначены для преобразования избыточного
давления проходящей ударной волны в
электрический сигнал.
Кабель телеметрический
предназначен для подключения блока АЦП к носимой
рабочей станции. Обеспечивает передачу цифровых
данных и команд по телеметрическому каналу
связи, а также осуществляет передачу питающего
напряжения на блок АЦП.
Система автономного питания
служит для обеспечения в полевых условиях
напряжения, необходимого для питания аппаратуры
комплекса при питании аппаратуры от сети ~220 В.
Содержит дизель-генератор и блок бесперебойного
питания. При питании аппаратуры от источника +24
В содержит аккумуляторную батарею.
Вспомогательное оборудование
включает в себя стойки для установки датчиков
давления, устройства распределительные для
подключения датчиков давления к блоку АЦП,
дополнительные секции телеметрического кабеля с
блоками регенерации для удлинения
телеметрического канала связи и т.д.
Технические данные
|
Носимая рабочая станция |
|
|
Процессор |
Pentium III |
|
ОЗУ, МБ |
512 |
|
HDD, ГБ |
40 |
|
Скорость
приема-передачи данных по
телеметрическому каналу |
1 |
|
Диапазон рабочих температур, °C |
от 15 до 35 |
|
Габаритные размеры, мм, не более |
500х450х1200 |
|
Масса, кг, не более |
60 |
|
Блок АЦП |
|
|
Количество каналов |
48 |
|
Максимальный входной сигнал, мВ |
2500 |
|
Частотный диапазон, Гц |
10 - 50000 |
|
Коэффициент
подавления синфазного сигнала на частоте
|
50 |
|
Число разрядов АЦП |
знак+11 |
|
Период дискретизации, мкс |
2,5 |
|
Напряжение питания, В |
12,5±2,5 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, мм, не более |
228х228х125 |
|
Масса, кг, не более |
5 |
|
Датчики давления |
|
|
Диапазон измеряемых избыточных давлений, кПа |
1 - 500 |
|
Резонансная частота преобразования, кГц, не менее |
100 |
|
Частотный диапазон, Гц |
10 - 100000 |
|
Временное разрешение, мкс, не более |
30 |
|
Коэффициент чувствительности, мВ/кПа |
3,0 - 4,5 |
|
Динамическая погрешность, %, не более |
5 |
|
Температурный диапазон, °С |
от -20 до +50 |
|
Габаритные размеры, мм не более |
150x24x365 |
|
Масса, г, не более |
450 |
|
Кабель телеметрический |
|
|
Количество жил |
6 |
|
Сечение жил, мм2: |
|
|
Волновое сопротивление сигнальных пар, Ом |
110 |
|
Температурный диапазон, °С |
от -40 до +70 |
|
Масса секции 110 м, кг, не более |
13 |
|
Длина кабеля, м, не менее |
110 |
Функциональные возможности технологического программного обеспечения
-
Контроль датчиков в процессе создания рабочей конфигурации.
-
Тарировка датчиков с записью в файл зарегистрированных данных и рассчитанных поправочных
коэффициентов.
-
Регистрация данных с записью в файл зарегистрированных данных и параметров регистрации.
-
Использование любого канала АЦП в качестве синхронизирующего.
-
Обработка полученных данных результатов, несколько вариантов расчета тротилового
эквивалента зарядов.
-
Работа с ранее полученными результатами (контроль параметров, просмотр данных тарировки и регистрации, повторная обработка данных).
-
Тестирование аппаратуры комплекса.
-
Сервисные функции: окно помощи, контроль сбоев при передаче данных, предупреждения в
случае некорректностей в процессе работы.
-

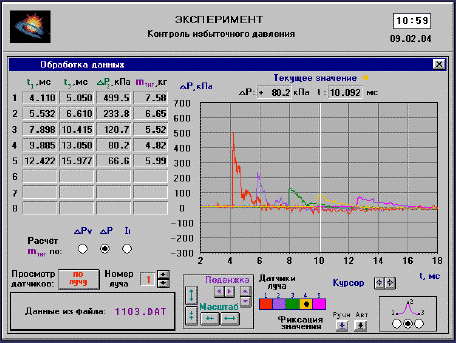

Графическое отображение зарегистрированных данных обеспечивает:
- выбор данных «по лучу» или «по кольцу» от центра «звезды» исходной расстановки;
- масштабирование по осям координат;
- задание цвета линий графиков;
- отображение текущей координаты курсора на любом графике;
- фиксацию значений, выбранных с помощью курсора, с целью их использования в
качестве исходных данных при обработке.
Полевой комплекс с указанными характеристиками успешно эксплуатируется в войсковой части 61469.
