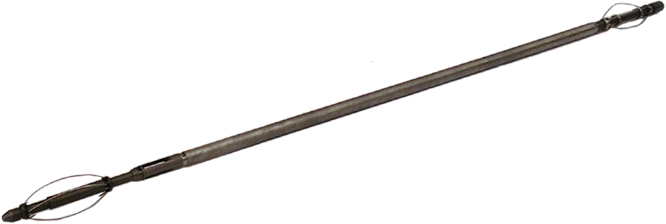

Комбинированный прибор контроля технического состояния скважины МИД-КС
Назначение
Магнитоимпульсный дефектоскоп
кабельный МИД-КС предназначен для регистрации
давления и температуры по стволу скважины с
одновременным контролем технического состояния
насосно-компрессорных труб и обсадных колонн в
заглушенных нефтяных и газовых скважинах.
Состав
В состав прибора входят: два датчика дефектоскопа, регистрирующих состояние компрессорных труб и обсадных колонн, датчик температуры, датчик давления и канал ГК.
Прибор комплектуется ПО
обработки данных и может комплектоваться
регистрирующим блоком телеметрии с
регистрирующей программой.
Принцип работы
Метод магнито-импульсной
дефектоскопии и толщинометрии основан на решении
обратной задачи становления поля магнитного
диполя, расположенного на оси системы
коаксиальных проводящих цилиндрических оболочек.
Для обеспечения необходимого пространственного
разрешения в приборе используются две продольные
приемно-возбуждающие катушки, имеющие различную
длину и магнитный момент. Кроме того, для
выявления в трубах азимутально-ориентированных
дефектов, в приборе может устанавливаться
поперечная катушка.
В процессе спускоподъемных
операций производится регистрация следующих
параметров: ЭДС становления поля на каждой
катушке дефектоскопа, давление и температура
окружающей среды, температура датчика давления.
Наличие данных о температуре датчика давления,
позволяет произвести корректировку его показаний
для устранения температурных уходов
характеристик.
Полученная в приборе
информация в цифровом виде передается на земную
поверхность по каротажному кабелю с
использованием кодировки Мачестер-2.
Для приема, накопления и
визуализации, передаваемых по кабелю в реальном
масштабе времени данных, может быть использована
любая каротажная станция, поддерживающая данный
формат обмена (Блик-2, Кедр и др.). Полученная в
виде файлов данных информация подвергается
обработке и интерпретации с применением
программного комплекса MID-SGS.
Технология обработки данных
включает следующие операции:
• ввод априорных данных об объекте исследования
(информация о муфтах, количестве и параметрах
колонн);
• вычисление толщины стенок труб;
• выдача и визуализация результатов.
|
Технические характеристики |
|
|
Диаметр скважинного прибора, мм |
45 |
|
Диапазон рабочих температур, °С |
от 0 до +130 |
|
Баропрочность, Мпа |
90 |
|
Длина прибора с центраторами, мм, не более |
2800 |
|
Масса прибора, кг, не более |
15 |
|
Число одновременно исследуемых колонн (с определением толщины) |
1 - 2 |
|
Точность определения
толщины с калибровкой по ненарушенным
интервалам самой изучаемой скважины: |
|
|
Чувствительность к
изменениям толщины: |
|
|
Минимальная длина
участка кольцевого уменьшения толщины |
|
|
Минимальная длина
обнаруживаемой вертикальной трещины: |
|
|
Минимальная длина обнаруживаемой поперечной трещины: |
50% диаметра |
|
Выделяемые неоднородности: |
элементы конструкции, |
|
Минимальный диаметр исследуемой колонны, мм |
88,9 |
|
Максимальный диаметр исследуемой колонны, мм |
244.5 |
|
Диапазон измерения температуры, °С |
0 – 130 |
|
Разрешающая способность по температуре, °С |
0,0022 |
|
Диапазон измерения давления, Мпа |
0 - 90 |
|
Разрешающая способность по давлению, Мпа |
0,00015 |
|
Питание прибора
осуществляется от источника постоянного
тока: |
|

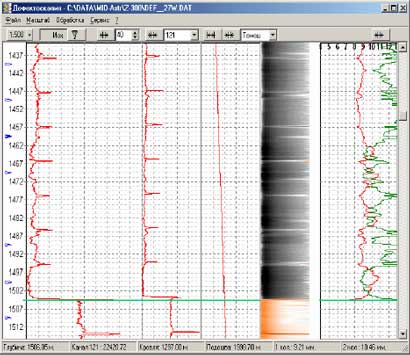

Рабочие окна управляющей программы
