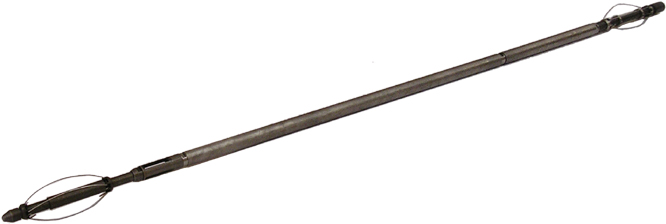

Дефектоскоп-толщиномер магнитоимпульсный МИД-НМ
Назначение
Дефектоскоп-толщиномер магнитоимпульсный МИД-НМ предназначен для контроля технического состояния насосно-компрессорных труб и обсадных колонн из магнитных и немагнитных материалов в действующих нефтяных и газовых скважинах, с одновременной регистрацией давления и температуры в процессе движения по стволу скважины.
По воздействию механических факторов дефектоскоп соответствует группе МС2 по ГОСТ 26116. По устойчивости к климатическим воздействиям дефектоскоп соответствует группе КС4-3 по ГОСТ 26116, но для работы при температуре окружающей среды от 5 до 125 °С.
Дефектоскоп МИД-НМ изготовлен
из коррозионно-стойких материалов для работы в
среде с содержанием сероводорода до 30%.
Приборы изготавливаются различных вариантов исполнения
|
МИД |
- |
НМ |
- |
Х |
|
|
| |
|
| |
|
| |
|
|
|
| |
||||
|
| |
|||||
Варианты исполнения дефектоскопов отличаются системой
питания и способом регистрации данных.
Технические характеристики
|
Наиенование |
МИД-НМ-А |
МИД-НМ-К |
|
Максимальное рабочее давление, Мпа |
100 |
|
|
Диапазон рабочих температур, °С |
от 0 до +125 |
|
|
Количество исследуемых труб |
1, 2 |
|
|
Минимальный внутренний диаметр исследуемых труб, мм |
62 |
|
|
Максимальный наружный диаметр исследуемых труб, мм |
324 |
|
|
Максимальная толщина одиночной исследуемой трубы, мм |
16 |
|
|
Максимальная суммарная толщина двух исследуемых труб, мм |
25 |
|
|
Погрешность измерения толщины стенки одиночной трубы, мм |
0,5 |
|
|
Погрешность измерения толщины стенки обсадной трубы сквозь НКТ, мм |
1,5 |
|
|
Минимальная
протяженность дефекта типа "трещина"
вдоль оси трубы, необходимая для
обнаружения, должна быть: |
|
|
|
Минимальная
протяженность обнаруживаемого дефекта
типа "поперечная трещина": |
|
|
|
Диапазон измерения давления, МПа |
0 - 100 |
|
|
Разрешающая способность по давлению, МПа |
0,0004 |
|
|
Диапазон измерения температуры, °С |
от 0 до +125 |
|
|
Разрешающая способность внешнего термометра, °С |
0,01 |
|
|
Постоянная времени внешнего термометра, с, не более |
3 |
|
|
Максимальное время непрерывной записи, ч |
12 |
- |
|
Точки записи: |
|
|
|
Напряжение питания при котором сохраняется работоспособность прибора, В |
- |
95±5 |
|
Напряжение питания модуля регистрации, В |
3±0,6 |
- |
|
Продолжительность работы модуля регистрации от одного комплекта элементов питания, ч, не менее |
180 |
- |
|
Напряжение питания генераторов, В |
6±1,2 |
- |
|
Продолжительность работы генераторов от одного комплекта элементов питания, ч, не менее |
16 |
- |
|
Диаметр прибора, мм |
42 |
|
|
Длина прибора с центраторами, мм |
2650 |
2500 |
|
Масса прибора с центраторами, кг, не более |
15 |
12,5 |
