Модуль контроля глубины МКГ-2
Назначение
Модуль контроля глубины МКГ-2 предназначен для контроля и регистрации скорости перемещения и глубины нахождения скважинных приборов при работе в составе каротажной лаборатории или автономно.
Возможности
• Индикация глубины в
метрах.
• Индикация скорости перемещения в метр/мин.
• Предустановка значения глубины.
• Запоминание значений глубины.
• Запоминание и восстановление состояния при
аварийном отключении питания.
• Работа с компьютером для передачи данных из
внутренней Flash-памяти в компьютер.
• Отображает направление и скорость
перемещения.
• Позволяет производить сброс и предустановку
показаний счетчика.
• Имеет Flash-память большой емкости для записи
данных глубины.
• Часы реального времени для синхронизации
работы с различными устройствами.
• Задание величины шага квантования датчика
глубины.
• Питание либо от источника питания, либо от
бортовой сети автомобиля.
• Дополнительный источник питания 5 В для
питания датчика глубины.
|
Технические характеристики |
|
|
Диапазон измерения глубины, м |
± 0 … 9999 |
|
Диапазон измерения скорости, м/мин |
± 0 … 999.9 |
|
Значения 1 импульса датчика, см/импульс |
0,1…25.5 |
|
Объем Flash-памяти, Кбайт |
2048 |
|
Максимальное количество точек регистрации |
512000 |
|
Период регистрации, с |
2 |
|
Максимальное время записи, час |
284 |
|
Напряжение питания постоянного тока, В |
10…30 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Время считывания информации, мин, не более |
5 |
|
Габаритные размеры, мм, не более |
215х140х70 |
|
Максимальный ток нагрузки дополнительного источника питания 5 В, мА |
400 |
|
Условия эксплуатации
МКГ-2: |
|
Принцип работы
Запись данных глубины производится в цифровой форме во внутреннюю память МКГ-2 с интервалом 2 секунды. В качестве памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания.
В процессе регистрации на индикаторы выводиться глубина и скорость движения скважинного прибора. Глубина показывается в метрах, а скорость в м/мин с одним знаком после запятой. Значение скорости выводиться усредненное за 6 секунд.
Данные глубины используются для привязки данных, снимаемых автономными скважинными приборами к глубине.
Точность регистрации глубины определяется точностью применяемого датчика измерения глубины.
В качестве датчика глубины могут использоваться датчики глубины типа ЛОТ-8М.
После проведения процесса
измерений, информация считывается в компьютер
для обработки. Обмен между МКГ-2 и компьютером
происходит по интерфейсу USB. Данные можно
вывести на экран компьютера в цифровом и
графическом виде, распечатать на принтере или
передать в другие программы обработки данных.
Схема подключения МКГ-2

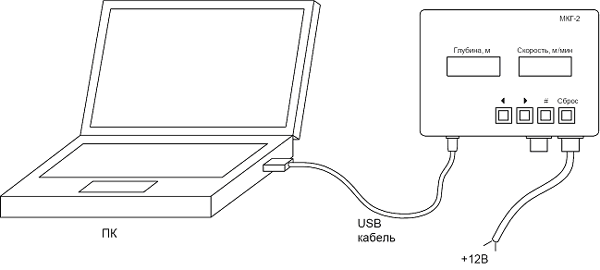

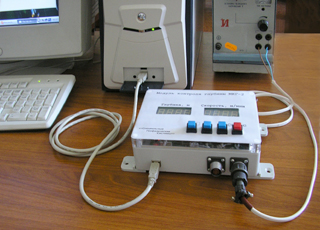

• к персональному компьютеру (ПК)

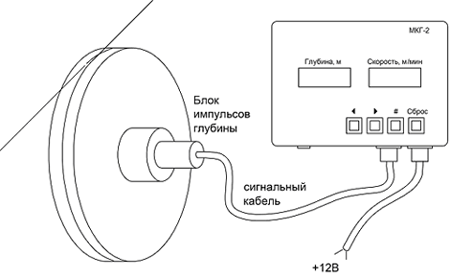

• к блоку импульсов глубины
