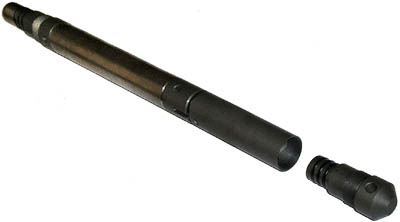

Манометр кабельный с переключаемой жилой МКПЖ
Назначение
Манометр кабельный с переключаемой жилой МКПЖ предназначен для регистрации значений давления в нефтяных и газовых скважинах и имеет «проходную жилу» и электромеханический разъём аналогичный разъёму НКБ 3-36 для подключения ещё одного кабельного прибора с током питания не менее 200 мА. Регистрация значений давления производится по времени на точке (в любом месте, например, на забое) или в процессе движения прибора по стволу скважины.
Принцип работы
Подключение прибора
осуществляется по одножильному кабелю. По кабелю
подается питание на прибор и на фоне напряжения
питания от прибора происходит передача данных в
стандарте "Манчестер-2".
При подключении к прибору
другого скважинного оборудования, прибор
является ведущим и управляет подключением к жиле
кабеля этого оборудования.
При питании связки приборов
рабочим током (60±5 мА) происходит передача
данных по кабелю от МКПЖ. При превышении тока
питания 150мА ведущий прибор (МКПЖ) подключает к
жиле кабеля ведомый прибор, который осуществляет
передачу данных в наземное оборудование по
своему протоколу.
При подаче на жилу кабеля тока 200мА обратной полярности в течении 2±1 сек ведущий прибор отключает от жилы кабеля ведомый прибор.
|
Технические характеристики |
|
|
Диапазон измерения давления, Мпа |
0 - 100 |
|
Разрешающая способность по давлению, Мпа ,не хуже |
0,0035 |
|
Максимальная рабочая температура окружающее среды, °С |
+125 |
|
Максимальная потребляемая мощность, мВт |
750 |
|
Габаритные размеры: |
|
|
Масса, кг, не более |
6 |
|
Питание прибора - постоянный ток, мА |
60±5 |
|
Напряжение на входном разъёме прибора, В |
12±1 |
Сделать заказ и запросить дополнительную информацию по МКПЖ Вы можете здесь.
