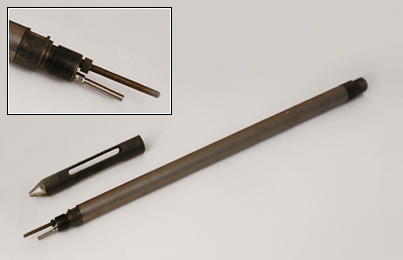

Автономный прибор для измерения температуры и давления МТА-3
Назначение
Манометр-термометр автономный МТА-3 предназначен для
регистрации значений давления и температуры в нефтяных и газовых скважинах.
Регистрация значений давления и температуры производится по времени на точке (в
любом месте, например, на забое) или в процессе движения прибора по стволу
скважины.
Отличительные особенности
• Манометр позволяет устанавливать до 8 интервалов
измерений. В каждом интервале можно устанавливать собственные период регистрации
и длительность интервала.
• Задание режима работы производиться от компьютера.
• Считывание информации в компьютер осуществляется через USB-порт.
• Программное обеспечение манометра позволяет задавать режимы работы манометра
и время его включения, проверять состояние элементов питания и содержимое
памяти, переписывать информацию в ПК, просматривать и распечатывать
зарегистрированные значения давления и температуры в виде таблиц или графиков.
• Записанная в памяти прибора информация сохраняется до 10 лет.
Возможности
• Полученная информация считывается из манометра в компьютер
через стандартный USB-порт и записывается на жёсткий диск или дискету.
Результаты исследования можно вывести на экран компьютера в цифровом и
графическом виде, распечатать на принтере или передать в другие программы
обработки данных.
• Может быть спущен в скважину на трубах, скребковой проволоке или устройстве
УПГП.
• Продолжительность непрерывной работы зависит от периода регистрации данных и
стремится к 600 часам при уменьшении периода регистрации до 1 с и рабочей
температуре до 100°С.
• Питание - 2 литиевых элемента по 3,6 В.
|
Технические характеристики |
|
|
Предел измерения избыточного давления, МПа |
16, 25, 40, 60, 100 |
|
Пределы допускаемой приведённой погрешности измерения избыточного давления, % |
0,1 |
|
Разрешающая способность по давлению, МПа, не хуже |
0,0004 |
|
Диапазон измерения температуры, °С |
от -30 до +125 |
|
Разрешающая способность по температуре, °С, не хуже |
0,005 |
|
Постоянная времени датчика температуры в воде, с, не более |
3 |
|
Период регистрации данных, с |
1 - 255 |
|
Количество точек регистрации, не менее |
270000 |
|
Расчетная продолжительность непрерывной работы (при
|
600 |
|
Тип интерфейса связи с компьютером |
USB |
|
Напряжение питания, В (два литиевых элемента питания
|
6 ± 1,5 |
|
Максимальная потребляемая мощность в режиме |
20 |
|
Габаритные размеры: |
|
|
Масса, кг, не более |
5 |
Пример рабочих окон управляющей программы

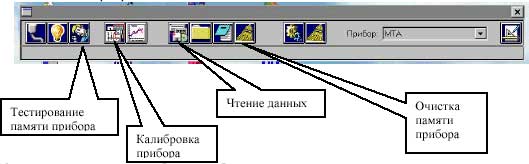

1. Главное окно программы.

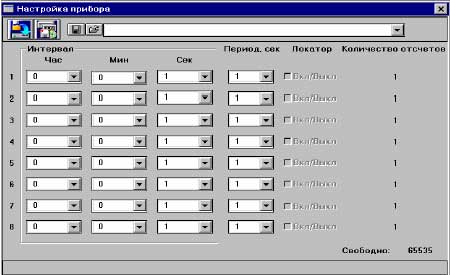

2. Окно задания режима работы прибора.

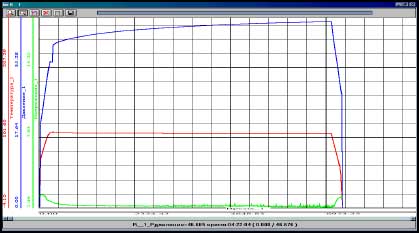

3. Окно просмотра зарегистрированных данных.
