Система управления возбуждением группы пневмоисточников ССВ-ГП
Система управления группой
пневмоисточников «ССВ-ГП» предназначена для
работы с группой пневмоисточников при проведении
сейсмических скважинных исследований методом
ВСП. Система обеспечивает синхронность запуска
сейсмостанции и одного заданного источника
возбуждения в группе.
Предусмотрена возможность задания цикла возбуждений с произвольной последовательностью активизации источников возбуждения.

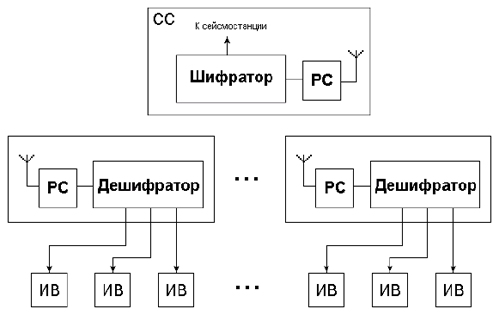

Система включает в себя несколько блоков синхронизирующих универсальных (БСУ), один из которых программируется как шифратор, а остальные как дешифраторы. Шифратор устанавливается на сейсмостанции. Дешифраторы устанавливаются в непосредственной близости с пунктами возбуждения. Каждый дешифратор подключается к источникам возбуждения и радиостанции. К одному дешифратору могут быть подключены до трех источников возбуждения группы. Под действием команды с шифратора один из дешифраторов активизирует заданный источник возбуждения, обеспечивает регистрацию аналоговых сигналов "отметка момента" и "вертикальное время", поступающих на дешифратор от активной пневмопушки, и определяет численные значения моментов срабатывания каналов ОМ и ТВ. Эти значения передаются на шифратор, а также первые 500 оцифрованных выборок каналов ОМ и ТВ (с периодом дискретизации 1 мс), порядковый номер записи, номер возбуждения, адрес источника возбуждения и другие параметры блока. Данные из памяти могут быть считаны через внешний разъем по интерфейсу RS-232.
Шифратор принимает кодовые
посылки с цифровыми данными ОМ и ТВ,
расшифровывает и запоминает принятые значения и
формирует импульсы ОМ и ТВ, которые поступают на
входы вспомогательных каналов сейсмостанции для
регистрации и воспроизведения на сейсмограмме.
Принятые численные значения ОМ и ТВ могут быть
считаны внешним устройством через RS-232.
|
Технические характеристики |
|
|
Погрешность синхронизации запуска ИВ и начала регистрации данных, мс |
±0.1 |
|
Максимальное количество пневмопушек в группе |
12 |
|
Максимальное количество возбуждений в цикле возбуждений |
16 |
|
Количество кодов синхронизации |
3 |
|
Максимальное количество запусков в шифраторе с сохранением принятых данных (без очистки памяти) |
999 |
|
Максимальное
количество источников возбуждения,
подключаемых |
3 |
|
Номинальная электрическая энергия подрыва, Дж, не менее |
8 |
|
Устанавливаемые значения напряжения на накопительном конденсаторе, В (с шагом 50) |
50 - 500 |
|
Время заряда накопительного конденсатора, с, не более |
10 |
|
Параметры каналов ОМ и ТВ |
|
|
Максимальный входной сигнал, Вэфф |
1.4 |
|
Частотный диапазон, Гц |
0 - 260 |
|
Разрядность АЦП, включая знаковый разряд |
22 |
|
Период дискретизации, мс |
1 |
|
Устанавливаемый порог срабатывания, мВ (с шагом 0.1) |
0.1 - 99.9 |
|
Количество
сохраняемых в памяти дешифратора выборок
ОМ и ТВ |
500 |
|
Максимальное
количество возбуждений дешифратора с |
100 |
|
Диапазон измерения значений сопротивления боевой линии, Ом |
3 - 200 |
|
Диапазон измерения
значений сопротивления |
0.1 - 4 |
|
Температурный диапазон, °C |
от -40 до +70 |
|
Габаритные размеры блока (высота х ширина х глубина), мм |
220х250х192 |
|
Масса блока, кг, не более |
7.5 |
