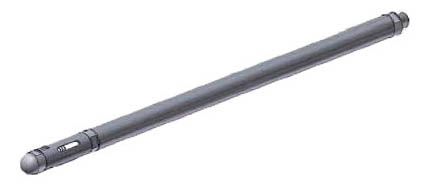

Шумомер автономный
Назначение
Шумомер автономный, предназначен для регистрации интенсивности акустических шумов по стволу скважины с целью выявления интервалов притока флюида, заколонных перетоков и оценки параметров процессов, сопровождающихся акустическими шумами в скважине.
Состав
В состав прибора входят: акустический датчик, локатор муфт, регистрирующий блок, батарейный отсек, охранный кожух. Дополнительно прибор комплектуется адаптером для подключения к компьютеру и управляющей программой.
Принцип работы
В процессе спускоподъемных
операций производиться регистрация следующих
параметров: интенсивности шумов по четырем
частотным диапазонам: 200 – 5000 Гц, 600 – 5000
Гц, 1000 – 5000 Гц и 2000 – 5000 Гц, сигнала
локатора муфт, напряжения батареи питания. Для
привязки по глубине используется синхронизация
по времени и сигналу локатора муфт в обсаженной
скважине.
Прибор позволяет разбивать
общее время работы на временные интервалы (до 8
интервалов), для которых можно задать свой
период регистрации кратный одной секунде, в
диапазоне от 1 до 255 секунды. Запись информации
производится в цифровой форме во flash-память
прибора, которая позволяет сохранять информацию
при отключенном питании.
|
Технические характеристики |
|
|
Разрядность интенсивности акустического шума |
16 |
|
Диапазон периода измерений, с |
1 - 255 |
|
Шаг дескритизации периода измерений, с |
1 |
|
Максимальное количество точек измерения |
95000 |
|
Тип интерфейса связи с компьютером |
RS232 |
|
Время считывания информации, мин, не более |
10 |
|
Время хранения информации, лет, не менее |
10 |
|
Количество циклов записи во внутреннюю память, не менее |
10000 |
|
Диапазон рабочих температур, °С |
от 0 до +125 |
|
Максимальная потребляемая мощность, мВт не более |
400 |
|
Габаритные размеры: |
|
|
Масса, кг |
8 |
|
Напряжение питания, В (два элемента питания типоразмера «С») |
3±0,5 |
|
Максимально
допустимая концентрация H2S в |
30 |
Рабочие окна управляющей программы

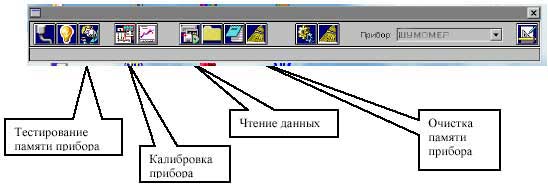

1. Главное окно программы.

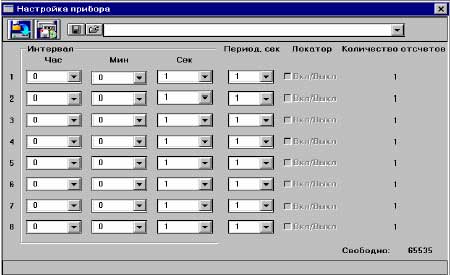

2. Окно задания режима работы прибора.

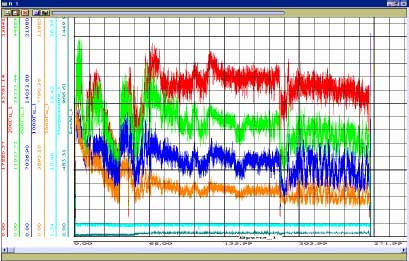

3. Окно просмотра зарегистрированных данных.
