ТКР-4102 - корреляционный течеискатель c радиоканалом

ТКР-4102 - корреляционный течеискатель c радиоканалом

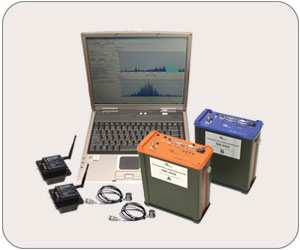

Корреляционный течеискатель ТКР-4102 предназначен для оперативного поиска и локализации мест утечек жидкостей в водопроводных и тепловых сетях, продуктопроводах, нефтепроводах с низким содержанием нефти. Течеискатель ТКР-4102 представляет собой мобильную систему, состоящую из нескольких модулей: 2 датчиков, воспринимающих сигналы утечки, 2 измерительных станций для сбора данных, 2 выносных радиомодемов, осуществляющих связь по радиоканалу, и базового компьютера (ноутбука) для автоматизированного расчета и отображения координаты утечки. Течеискатель ТКР-4102 реализует технологию точного определения места расположения утечки жидкостей (воды и т.п.) в скрытых трубопроводах, основанную на анализе функции кросскорреляции сигналов, получаемых с 2 датчиков, установленных на трубопроводе.
В зависимости от конкретной ситуации и городских транспортных условий могут быть использованы:

  • цифровой радиоканал повышенной надежности передачи данных;

  • шина RS-485 (при повышенных радиопомехах, в подвалах зданий)

При работе течеискателя ТКР-4102 используется новейшая технология синхронизации измерения, что обеспечивает минимальную погрешность и максимально точное позиционирование места утечки на трубопроводе. Программное обеспечение течеискателя ТКР-4102 позволяет проводить углубленный анализ измеряемых сигналов в сложных ситуациях, возникающих в процессе поиска утечек на разветвленных трубопроводах и трубопроводах со сложной геометрией.
При расчете места положения утечки с помощью течеискателя ТКР-4102 может быть использовано широкополосное и узкополосное подавление паразитных сигналов, не связанных с утечкой, что позволяет осуществлять поиск утечек на трубопроводах с малым демпфированием (при туннельной прокладке трубопровода).

Основные функции корреляционного течеискателя ТКР-4102

  1. Расчет кросскорреляции в произвольных полосах частот.

  2. Пересчет кросскорреляции с учетом подавления посторонних помех.

  3. Специальный режим расчета скорости распространения звука по трубопроводу.

  4. Автоматизированный расчет и отображение координаты утечки относительно любого из датчиков.

  5. Пересчет функции кросскорреляции по нескольким максимумам когерентности.

  6. Расчет координаты утечки по нескольким максимумам функции кросскорреляции.

  7. Отображение функции кросскорреляции в масштабе длины трубопровода.

Область применения корреляционного течеискателя ТКР-4102

Материал труб: сталь, чугун.
Рабочая среда: вода, пар, легкие нефтепродукты.
Диаметр трубопровода: (50-1200)мм
Рабочее давление: (0,5...50) атм.
Минимальный диаметр утечки: (5-10)мм

Технические характеристики корреляционного течеискателя ТКР-4102

Частотный диапазон

10 Гц - 9 кГц

Динамический диапазон:

90 дБ

Канал передачи данных

цифровой радиоканал; шина RS -485

Длина контролируемого участка

не менее 600 м (зависит от типа и состояния трубы, способа укладки)

Погрешность определения места утечки

не более 0,1% длины участка (усредненная оценка)

Время работы без подзарядки измерительных станций

не менее 8 часов

Условия работы на открытых площадках

(-15...+55)°C для измерительных станций

(-5…+45)°C для ноутбука

Габаритные размеры (измерительные станции)

220х250х70мм

Масса измерительной станции

2,4кг

Общая масса

не более 8,0кг

Комплектность корреляционного течеискателя ТКР-4102

Наименование

Кол-во, шт.

Измерительная станция с антенной GPS -приемника ИНКО.4102.120

2

Портативный компьютер (ноутбук)

1

Блок питания компьютера

1

Зарядное устройство для рабочей станции

1

Пьезоакселерометр однопозиционный в комплекте

2

Магнит для крепления пьезоакселерометра

2

Переходник AR04 (микро-СР-50)

Опция

Кабель измерительный антивибрационный с микроразъемами (7 м)*

2

Кабель соединительный RS -485 ("витая пара") 150 м на катушке (ЛИНИЯ)

1

Кабель технологический RS -485 ("витая пара"), 2 м

1

Кабель USB

1

Радиомодем в сборе (с аккумулятором)

2

Зарядное устройство универсальное (7-14 В)

1

Антенна радиомодема (съемная)

2

Кабель для подключения радиомодема RS -232, 2 м

2

Штатив

2

Комплект для прослушивания (усилитель, наушники)

Опция

Калибратор задержек с 2-мя кабелями подключения

1

Индикатор синхронизации

2

Переходник с кабелем для заряда

1

Блок питания для работы компьютера от автомобильного аккумулятора

1

Кейс для комплектующих

1

Программное обеспечение: "АРМИД®-База данных", "Течеискатель"

1

Эксплуатационная документация

1


Сделать заказ и запросить дополнительную информацию по ТКР-4102 Вы можете здесь.
