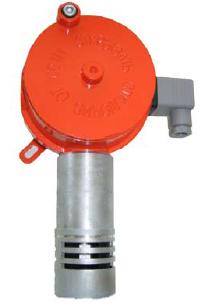

Стационарный оптический газоанализатор горючих газов ИГМ-10

Назначение

Для автоматического измерения концентрации взрывоопасных углеводородных газов (метана, пропана, бутана, паров бензина, толуола или ксилола и т.д.). Прибор может использоваться в составе газоаналитических систем, АСУ ТП, САУ, ПАЗ.

Отличительные особенности:

Оптический метод измерения
Подходит для замены термокаталитических датчиков во многих существующих газоаналитических системах.
Легкий монтаж и демонтаж
Межповерочный интервал – 1 год
Срок службы не менее 8 лет.

Области применения

Горнодобывающая, нефтеперерабатывающая, химическая промышленности, жилищно-комунальное хозяйство, лакокрасочное производства, нефте и газотранспортировка и т.д.

Технические данные

Метод измерения	ИК-абсорбционный
Способ забора пробы	Диффузионный
Диапазон измерения	0 - 100% НКПР
Детектируемые газы	Взрывоопасные углеводородные газы. Стандартные варианты калибровки: метан, пропан, гексан. Для калибровки по другим газам свяжитесь с производителем.
Срок службы	Не менее 8 лет
Абсолютная погрешность измерения	± 3% НКПР
Быстродействие	<10 сек. по уровню Т₆₃
Дрейф нуля	< 3% НКПР в год
Маркировка взрывозащиты	1Exd[ib]IIBT6X
Степень пыле-влагозащиты	IP54
Гарантийный срок	1 год
Рабочий диапазон температур	-40°C + 75°C
Диапазон температур хранения	-40°C + 80°C
Влажность	до 98% относительной влажности, без конденсации
Входное питание	12-28 VDC 24 VDC @ 25 мА (номинальное)
Аналоговый выход (Модификация 10-Х-01)	4-20mA, пассивный, максимальная нагрузка 500 Ом Неисправность прибора 0mA Загрязнение оптики, неисправность сенсора 2.0mA Нулевая концентрация 4mA 0 - 100% НКПР от 4 до 20mA (линейно) Превышение диапазона 20 - 22mA
Цифровой выход RS-485 (Модификация ИГМ-10-Х-00)	Протокол MODBUS RTU, до 128 устройств на линии, 247 с повторителями
Габаритные размеры	115х95х220 мм
Вес	не более 2 кг
Материал корпуса	Алюминий
