Сигнализатор загазованности "СОЮЗ-В"
Сигнализатор
загазованности предназначен для непрерывного автоматического контроля уровней
концентрации оксида углерода (СО) и топливного газа (СН) в воздухе котельных,
газоперекачивающих станций, объектов общепромышленного назначения.
Сигнализатор соответствует правилам безопасности в газовом хозяйстве ПБ
12-368-00 и требованиям инструкции Госгортехнадзора России РД-12-341-00.
При превышении установленных пороговых значений концентрации СО и СН, система
выдаёт световую и звуковую сигнализации, включает внешние силовые устройства (на
уровне "Порог 1" СО) и перекрывает подачу газа ( на уровнях "Порог 2" СО или
"Порог" СН), а также выдаёт соответствующие сигналы на выносной диспетчерский
пульт.

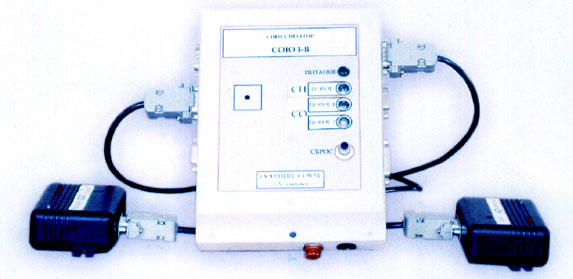

В базовом варианте сигнализатор содержит блок питания, сигнализации и управления
(БПС-У), сигнализатор окиси углерода (СО), сигнализатор топливного газа (СН).
Предусмотрена возможность подключения к системе по одному дополнительному
сигнализатору СО и СН, а также датчиков охранной и пожарной сигнализации.
Основные технические данные и характеристики
|
1. |
Значение сигнальной концентрации углеводородного газа, % НКПР |
10 ± 5 |
|
2. |
Значения сигнальной концентрации окиси углерода для 1-го порога сигнализации, мг/м3 |
20 ± 5 |
|
3. |
Значения сигнальной концентрации окиси углерода для 2-го порога сигнализации, мг/м3 |
100 ± 25 |
|
4. |
Время прогрева системы, мин. |
Не более 30 |
|
5. |
Допускаемое время срабатывания сигнализации, с |
Не более 30 |
|
6. |
Температурный диапазон, град. С |
5 |
|
7. |
Напряжение коммутации сухими контактами реле, В при токе коммутации, А |
~220 |
|
8. |
Габаритные размеры БПС-У |
200х165х55 |
|
9. |
Габаритные размеры сигнализаторов, мм (не более) |
105х70х35 |
