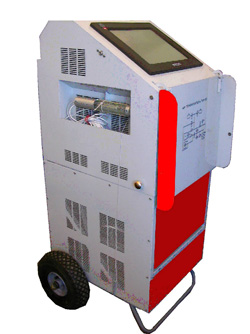

Гелиевый масс-спектрометрический течеискатель ТИ1-30 «сухой»

Гелиевый масс-спектрометрический течеискатель ТИ1-30 «сухой»

Для решения Ваших задач в области течеискания предлагаем полностью автоматический гелиевый течеискатель нового поколения, серийное производство которого началось с 2006 года. Прибор предназначен для решения широкого круга задач по контролю герметичности, начиная от лабораторных исследований, заканчивая контролем герметичности в серийном производстве. Для подготовленных пользователей возможны режимы работы с ручными настройками, что позволяет решать частные и исследовательские задачи. Прибор превосходит многие зарубежные аналоги. Течеискатель обеспечивает все способы контроля герметичности, предусмотренные ГОСТ.

Течеискатель ТИ1-30 в «сухом» исполнении конструкционно отличается от ТИ1-30 наличием «сухого» спирального насоса, что позволяет работать с прибором в условиях, где требуется высочайший уровень чистоты в производстве. При применении спиральных насосов возрастает чувствительность течеискателя.

Назначение

Высокочувствительное обнаружение течей в объектах методами обдува, щупа, вакуумной камеры в режимах противотока и прямого потока. Пробный газ - гелий.

Описание

Течеискатель представляет собой автоматизированную систему, регулирование и поддержание режимов работы которой обеспечивается компьютерной системой управления. Действие автоматики основано на постоянном контроле параметров течеискателя. Для обеспечения надежности работы и исключения аварийных ситуаций при работе с течеискателем предусмотрена блокировка вакуумной системы и спектрометра по давлению на входе, в форвакуумной магистрали и камере анализатора. В течеискателе полностью автоматизирован процесс обработки результатов измерений и отображения их на экране в графическом и числовом виде. Операции калибровки по внутренней гелиевой течи «Гелит», и внешней гелиевой течи «Гелит-дубль», тестирование узлов при включении и в процессе работы производят автоматически с индикацией сообщения о состоянии элементов управления в окне сообщений на экране. Программное обеспечение интерфейса пользователя разработано на базе операционной системы Windows ХР. Программное обеспечение системы управления исполнены в среде прикладного программирования (Delphi). Индикация информации происходит на 15’-дюймовом сенсорном мониторе встроенного промышленного компьютера.

Область применения

Атомная, авиационная и космическая, химическая промышленности, машиностроение и металлургия, радиоэлектронная промышленность, научно-исследовательские работы.

Особенности течеискателя

- сенсорная мнемосхема;

- управление с экрана монитора;

- выносной индикатор;

- звуковая и световая сигнализация течи;

- возможность работы ТИ1-30 с вакуумными агрегатами исследуемых объектов или с собственным форвакуумным насосом;

- моноблочная вакуумная схема;

- высокая производительность за счет автоматического управления процессами подготовки и проведения измерений;

- работа без применения азотной ловушки;

- высокая надежность всех систем течеискателя за счет автоблокировки системы при аварийном выключении питания или нарушения герметичности по входу;

- защита анализатора от избытка по гелию;

- удобный пользовательский интерфейс с выводом графической и текстовой информации о работе системы, возможность сохранения данных в файл с последующей печатью результатов замера;

- широкий диапазон регистрируемых утечек;

-отсутствие дрейфа фона;

-автокомпенсация фона;

- стабилизация давления в камере анализатора;

- смена катодов после подтверждения действия оператором;

- автотестирование;

- возможность заказа различных вариантов программного обеспечения.


Технические характеристики течеискателей серии ТИ1-30

Чувствительность по гелию, м3.Па/с, не менее

- по входу (достигаемая)                                                                          5.10-13

- с щупом                                                                                                   1.10-8

Время отклика, с,

- по входу, менее                                                                                      1

- с щупом 10 м, менее                                                                               5

Производительность форвакуумного агрегата

(по согласованию с заказчиком),

в  базовой комплектации , л/с                                                                  1,0

Производительность ТМН

(по согласованию с заказчиком),

в  базовой комплектации , л/с                                                                  50

Время выхода на рабочий режим (первично/повторно), мин, менее  15/3

Питание, В                                                                                                  220

Масса, кг                                                                                                     69

Габаритные размеры прибора, мм                                                   640х1130х550


Сделать заказ и запросить дополнительную информацию по ТИ1-30 Вы можете здесь.
