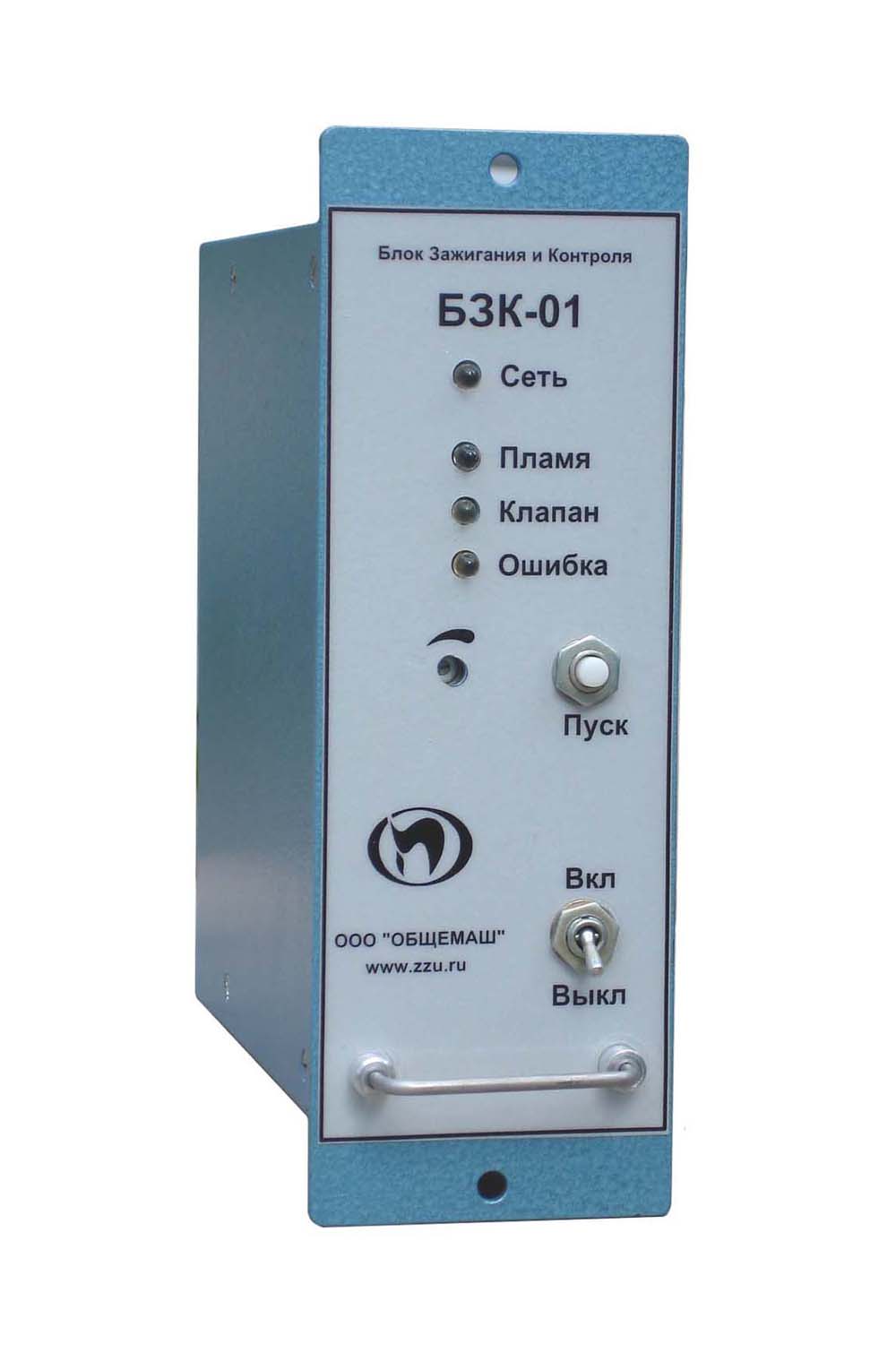

Блок зажигания и контроля БЗК-01

НАЗНАЧЕНИЕ: Блок зажигания и контроля БЗК-01 предназначен для розжига и контроля работы горелочных устройств или запальных горелок, использующих для розжига и контроля пламени один электрод, и управления электромагнитным клапаном.

Блок выполняет следующие функции: задает программу розжига горелки, генерирует высоковольтные импульсы, управляет электромагнитным клапаном подачи топлива к горелке, контролирует наличие пламени с помощью встроенного ионизационного датчика пламени.

Розжиг горелки может быть произведен непосредственно с блока или дистанционно из системы автоматического управления энергетическим агрегатом.

ОСОБЕННОСТИ:

Блок зажигания и контроля БЗК-01 включает в себя:

- встроенный ионизационный датчик контроля пламени (аналог ДПЗ-01);

- встроенный источник высокого напряжения (аналог ИВН-02М)*;

- блок питания;

- схемы управления.

Запальный (высоковольтный) электрод горелки после розжига должен находится в зоне горения факела.

* -для блока зажигания и контроля с напряжением питания 220 В. При использовании напряжения питания 24 В в комплект поставки входит источник высокого напряжения ИВН-24/01.

Циклограмма работы:

1. При подаче напряжения питания Блок находится в режиме ожидания.
2. После нажатия кнопки "Пуск" генерируется высокое напряжение, подается напряжение на электромагнитный клапан и происходит розжиг горелки.
3. Далее высокое напряжение отключается и происходит проверка наличия пламени.
4. В случае успешного розжига горелки (т.е. фиксации блоком пламени) электромагнитный клапан удерживается во включенном состоянии, поддерживая горение запальника.
5. В случае отсутствии розжига автоматически производятся еще две попытки розжига запальника в течение 3,5 – 4 сек, после чего, если розжиг не состоялся, блок переходит в дежурный режим, напряжение питания электромагнитного клапана выключается. После устранения причины не розжига можно нажатием кнопки "Пуск" произвести очередную попытку запуска.
В случае погасания пламени в запальнике, электромагнитный клапан закрывается, и повторный розжиг автоматически не производится.

Основные технические характеристики

Параметр	Значение
Напряжение питания:	~ 220+10%/-15%В, 50Гц
Потребляемая мощность	15 Вт
Макс. коммутируемые напряжение, ток не более	220 В, 1 А
Макс. коммутируемая мощность, не более	110 Вт, 70 ВА
Степень защиты	IP 40
Время срабатывания при появлении/погасании пламени, не более	1,5 сек
Температура окружающей среды	-40°С...+60°С
Габариты	70х204х170мм
Вес блока	не более 2,5 кг

Примеры заказа:

Блок зажигания и контроля БЗК-01/220.

Блок зажигания и контроля БЗК-01/24.
