Ионизационные датчики-реле контроля пламени ДПЗ-01
Внимание! Разработаны датчики контроля пламени ДПЗ-01/220 и ДПЗ-01/220К в новом корпусе.
НАЗНАЧЕНИЕ: Датчики-реле контроля пламени ионизационные ДПЗ-01 предназначены для индикации наличия или отсутствия пламени и выдачи сигнала для систем автоматики промышленного энергетического оборудования.
Имеется возможность регулировать чувствительность.
Основные модификации:
ДПЗ-01/24, ДПЗ-01/24К, ДПЗ-01/220, ДПЗ-01/220К датчик рекомендуется для контроля горелок, в которых обеспечивается стабильный контакт электродов с пламенем горелки (в том числе при использовании в качестве одного из электродов корпуса горелки). Применение датчика рекомендуется в многогорелочных системах.

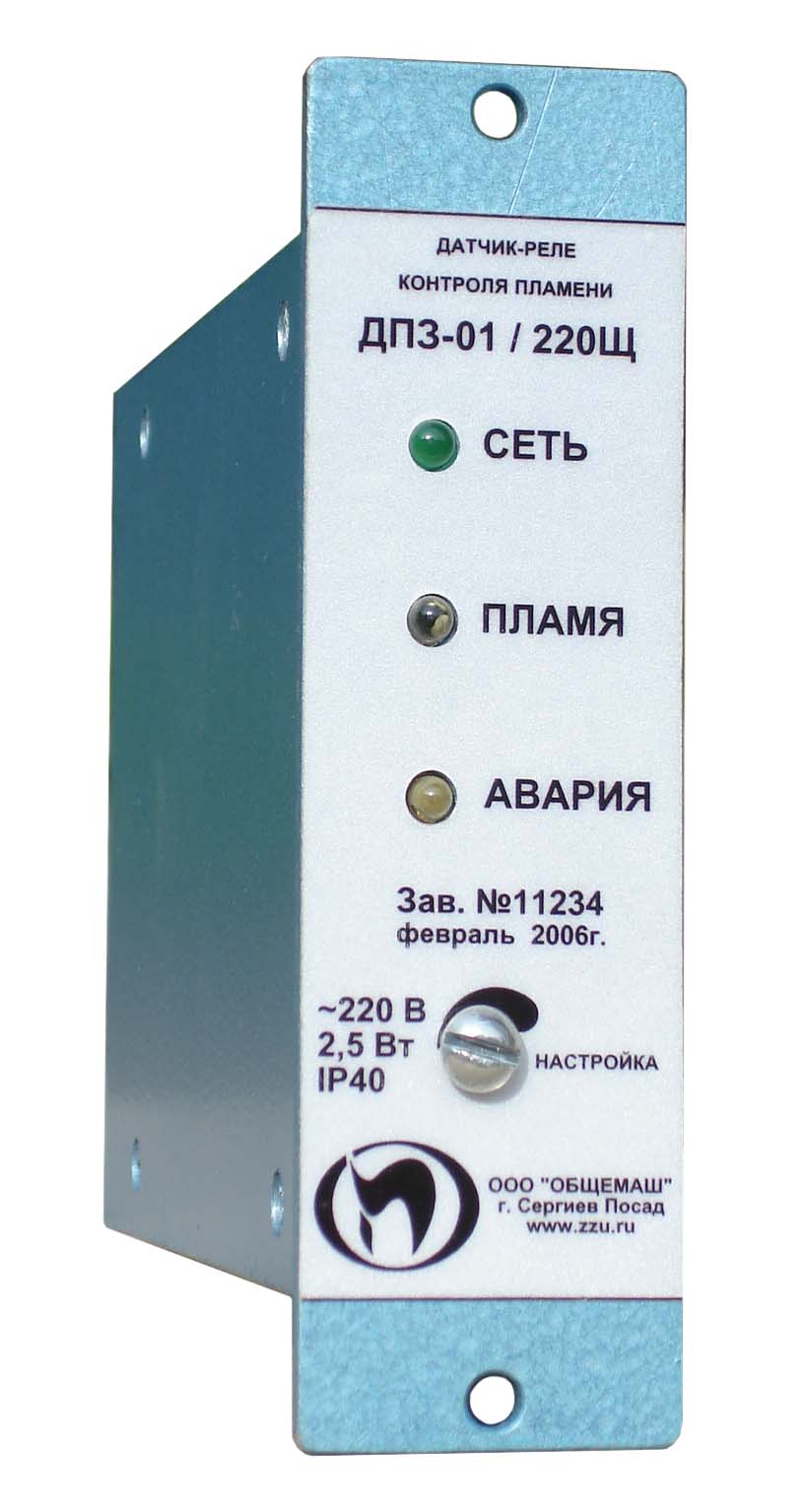

ДПЗ-01/24Щ, ДПЗ-01/220Щ датчик ДПЗ-01 в щитовом исполнении.
ДПЗ-01Н/24, ДПЗ-01Н/220 отличается от ДПЗ-01 наличием кнопки "Тест", нажание которой позволяет смоделировать короткое замыкание.
ДПЗ-01/24 УХЛ2, ДПЗ-01/220 УХЛ2 датчик рекомендуется для применения в климатических условиях УХЛ2 с температурой окружающей среды от -60°С до +60°С.
Основные технические характеристики ДПЗ-01
|
Параметр |
ДПЗ-01/220, ДПЗ-01/24 |
ДПЗ-01/220К, ДПЗ-01/24К |
ДПЗ-01/220Щ, ДПЗ-01/24Щ |
ДПЗ-01Н/220, ДПЗ-01Н/24 |
|
Напряжение питания |
~ 220+10%/-15%В, 50Гц =24+10%/-15%В; ~24+10%/-15%В, 50Гц; |
|||
|
Принцип действия |
регистрация постоянной составляющей токового сигнала, определяемого электропроводностью пламени |
|||
|
Потребляемая мощность |
2,4 В |
|||
|
Тип топлива |
газообразное |
|||
|
Выходной сигнал |
переключающийся контакт реле (две группы) |
переключающийся контакт реле (одна группа) |
||
|
Коммутируемые: мощность напряжение ток |
не более 100 Вт неболее 220 В не более 1 А |
|||
|
Исполнение по ГОСТ 14254 |
IP65 |
IP40 |
IP65 |
|
|
Температура окружающей среды для исполнения: У3 УХЛ2 |
от -40°С до +60°С от -60°С до +60°С
|
от -40°С до +60°С - |
||
|
Регулировка чувствительности |
ДА |
|||
|
Контроль короткого замыкания |
ДА - с выдачей сигнала "Авария" и отключением сигнала "Пламя" |
|||
|
Работа с загрязненным и влажным ионизационным зондом |
ВОЗМОЖНА - требуется регулировка чувствительности |
|||
|
Тип подключкения |
Разъем типа 2РМ22 |
Винтовой клеммник |
три разъема типа 2РМ |
Разъем типа 2РМ18 |
|
Габариты: |
100х44х145 |
100х44х215 |
40х140х170 |
100х44х145 |
|
Вес для исполнения: У3 УХЛ2 |
0,8 кг 1,3 кг |
0,8 кг
|
||
|
Напряжение, подаваемое на ионизационный зонд |
постоянное 24 В
|
|||
|
Место установки |
на стену |
в монтажный проем щита |
на стену |
|
Примеры заказа:
Ионизационный датчик-реле контроля пламени
ДПЗ-01/220: датчик с разъемом типа 2РМ22.
Ионизационный датчик-реле контроля пламени
ДПЗ-01/24К УХЛ2: датчик с разъемом типа клеммная колодка.
