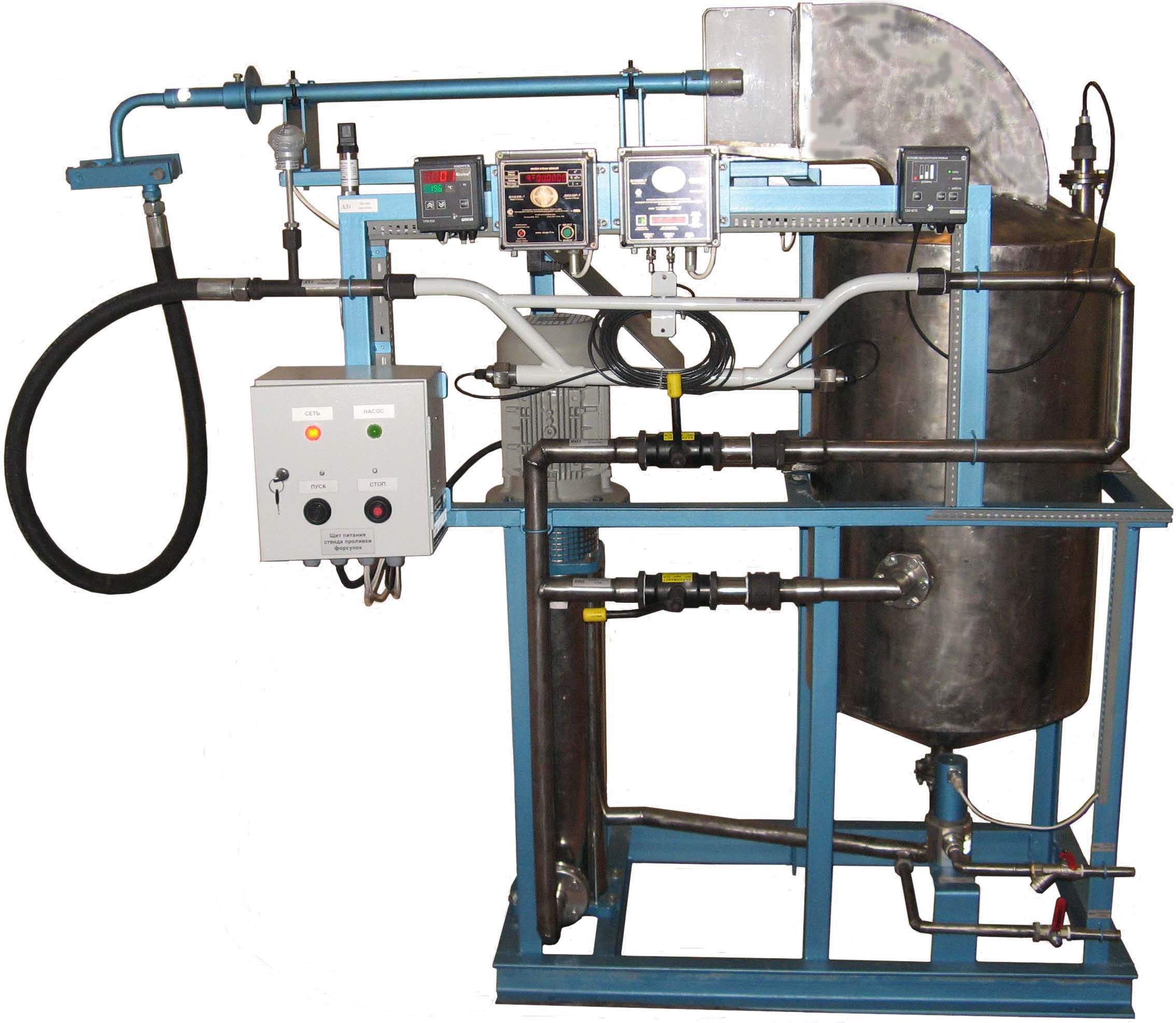

Стенд для проливки форсунок ПСФ-06/1
НАЗНАЧЕНИЕ: Предназначен для определения расходных характеристик и формы факела распыла форсунок жидкого топлива, установливаемых в промышленных котлах и печах.
Технические характеристики
|
Параметр |
Значение |
|
Рабочая жидкость |
вода* |
|
Диапазон расходов жидкости |
100...4500 кг/час** |
|
Напряжение питания |
380 В, 50 Гц |
|
Потребляемая мощность |
3 КВт |
|
Диапазон давления подачи воды |
2...21 атм |
|
Масса стенда (без воды) |
120 кг |
|
Габариты стенда (без форсунки): длина х ширина х высота |
1500 х 900 х 1700 мм |
* - рабочая жидкость может быть иной - например, масло АУ - иммитатор мазута М100 при температуре 90...100С.
** - может быть иным по требованию Заказчика.

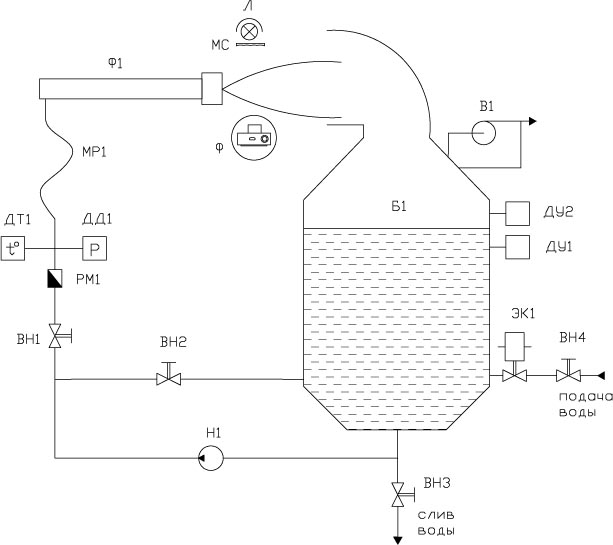

Гидравлическая схема стенда
Стенд состоит:
Б1 - цилиндрическая емкость объемом 150 литров;
Н1 - насос;
ВН1 - расходный кран;
ВН2 - байпасный кран;
ВН3 - сливной кран;
ВН4 - заправочный кран;
В1 - вентилятор;
ЭК1 - заправочный клапан;
РМ1 - расходомер;
ДД1 - датчик давления;
ДТ1 - датчик температуры;
ДУ1 и ДУ2 - датчик уровня;
Ф1 - форсунка;
МР1 - гибкий шланг для присоединения форсунки к стенду;
Ф - цифровой фотоаппарат со штативом;
Л - лампа;
МС - матовое стекло.

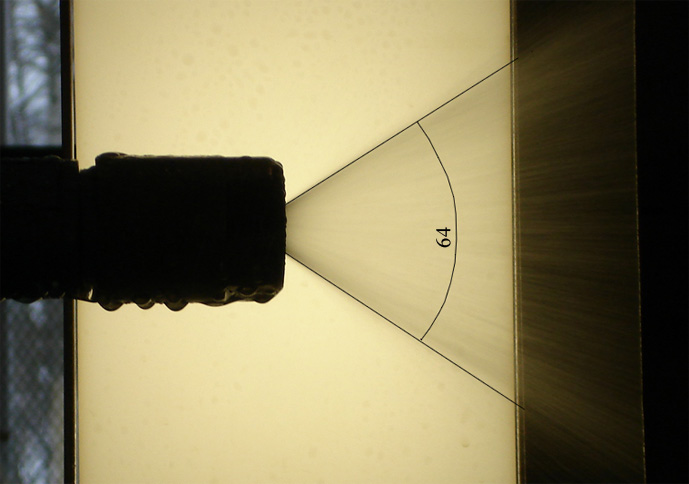

Для определения формы факела распыла применяется фотографирование. Факел подсвечивается лампой через матовое стекло. Корневой угол и другие характеристики факела распыла определяются по фотографиям либо на мониторе компьютера.
Примеры заказа:
Стенд для проливки форсунок ПСФ-06/1.
