Запально-защитное устройство для розжига жидкитопливных горелок СНПП-06
НАЗНАЧЕНИЕ: Запально-защитное устройство СНПП-06 предназначено для розжига жидкотопливных горелок, работающих на мазуте, дизельном топливе, нефти, отработанных маслах.Розжиг жидкого топлива основной горелки осуществляется при помощи свечи накаливания.

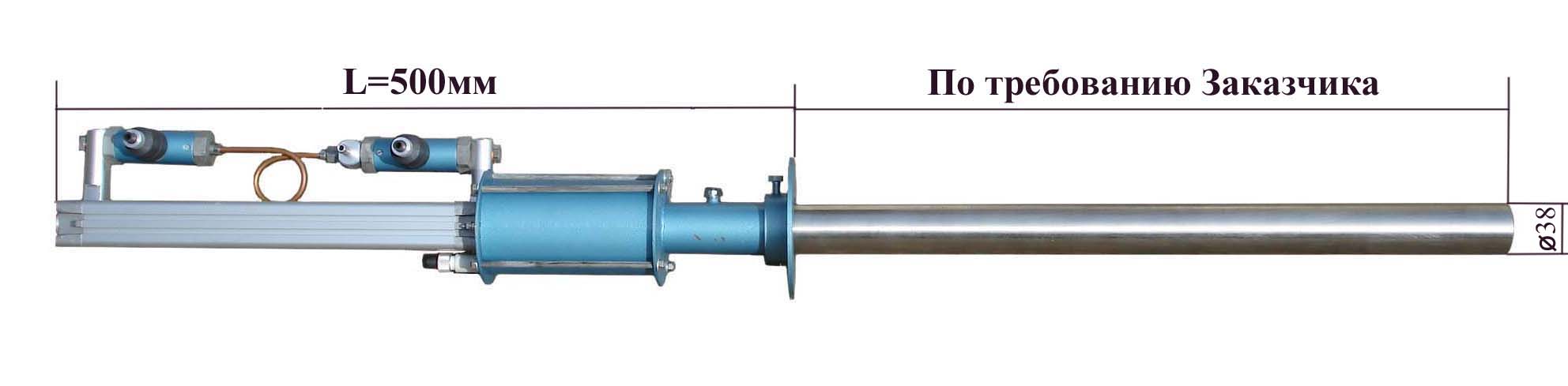

ЗАПАЛЬНО-ЗАЩИТНОЕ УСТРОЙСТВО СНПП-06
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение |
|
Вид топлива |
мазут по ГОСТ10585-99; топливо печное ТУ-38-101-656-76; сырая нефть; дизельние топливо ГОСТ 305. |
|
Давление воздуха на входе в пневмоцилиндр, ати |
1,0...6,0 |
|
Ход штока пневмоцилиндра, мм* |
320 |
|
Напряжение питания свечи накаливания, В |
19...36 |
|
Пусковая мощность, Вт |
600 |
|
Мощность, потребляемая свечой, Вт |
250 |
|
Присоединительный размер штуцера
подачи сжатого воздуха на пневмоцилиндр, мм |
9,5 |
|
Присоединительный размер штуцера подачи воздуха в установочную трубу |
G1/2 |
* Стандартный; иной ход - по специальному заказу.
ТАБЛИЦА КОМПЛЕКТАЦИИ СНПП-06/Х
|
|
СНПП-06/1 |
СНПП-06/2 |
СНПП-06/3 |
СНПП-06/4 |
|
Запально-защитное устройство СНПП-06 |
1 |
1 |
1 |
1 |
|
Трансформатор 220/24В-300Вт |
1 |
1 |
1* |
1* |
|
Датчик - реле контроля пламени ДМС-100М** |
- |
1 |
1* |
1* |
|
Щит управления СП-ДМС-11 |
- |
- |
1 |
1 |
|
Электромагнитный клапан ЭМКГ8-15-40-220-с298*** |
- |
- |
- |
1 |
* Датчик - реле контроля пламени ДМС-100М и трансформатор установлены в щите управления.
** По специальному заказу датчик - реле контроля пламени ДМС-100М, дополнительно комплектуется корпусом охлаждения КВ-11-2 или световодом, для защиты модуля фотоприемника датчика от воздействия высоких температур.
*** По специальному заказу в комплект поставки СНПП-06/4 может входить один из следующих электромагнитных клапанов:
ЭМКГ8-6-25-220-с345, где Dy=6, Py=25, материал корпуса - сталь
ЭМКГ8-10-25-220-с346, где Dy=10, Py=25, материал корпуса - сталь
ЭМКГ8-20-25-220-с324, где Dy=20, Py=25, материал корпуса - сталь
ЭМКГ8-25-10-220-с331, где Dy=25, Py=10, материал корпуса - сталь
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩИТА УПРАВЛЕНИЯ СП-ДМС-11
|
Параметр |
Значение |
|
Напряжение питания |
220В/50Гц |
|
Потребляемая мощность, не более |
250Вт |
|
Пусковая мощность (во время пуска) |
600Вт |
|
Габариты |
400х500х300мм |

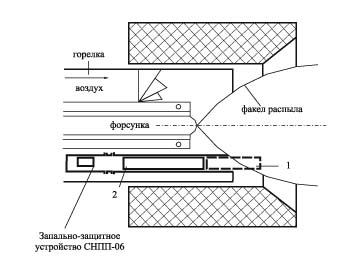

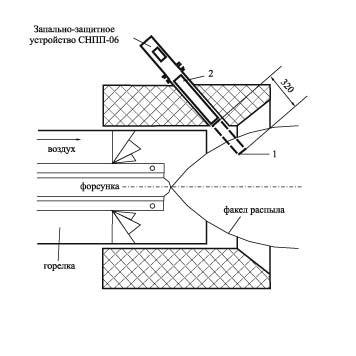

Схема монтажа и принцип работы запально-защитного устройства СНПП-06
|
 |
 |
1. Розжиг. При розжиге свеча накаливания выдвигается в зону факела распыла форсунки горелки.
2. Обратный ход. Втягивание запально-защитного устройства в исходное положение.
Циклограмма работы устройства СНПП-06:
- свеча находится в исходном положении (втянута в защитный кожух);
- подается напряжение питания на свечу накаливания;
- через время прогрева - 5 с. - подаётся команда на электропневмораспределитель;
- свеча выдвигается в пространство факела распыла, одновременно с этим в систему автоматики горелки подается сигнал на подачу жидкого топлива в форсунку, подается жидкое топливо;
- происходит розжиг, датчик пламени основной горелки фиксирует горящий факел;
- через время розжига - 15 с. - напряжение питания со свечи накаливания снимается;
- свеча накаливания втягивается в исходное положение (в защитный кожух).
Данная циклограмма реализуется щитом управления СП-ДМС-11
Пример заказа (при заказе необходимо указывать длину установочной трубы запально-защитного устройства):
Запально-защитное устройство СНПП-06/2-1000,
где СНПП-06 - маркировка,
2 - вид комплектации,
1000 - длина установочной трубы запально-защитного устройства.
Сделать заказ и запросить дополнительную информацию по СНПП-06 Вы можете здесь.
