ШГР-20-1

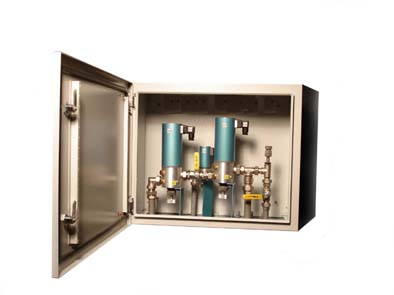

Шкаф газораспределительный ШГР-20-1

НАЗНАЧЕНИЕ: предназначены для подачи и регулирования расхода газа в горелочных устройствах подогревателя газа.

Технические характеристики шкафа газораспределительный

Параметр	Значение
Напряжение питания	24+10%/-15%В
Потребляемая мощность	15 Вт
Степень защиты	IP 54
Диаметр условного прохода	20 мм
Рабочее давление	1,0 кг/см2
Температура окружающей среды	- 40...+ 60°С
Габариты (ВхШхГ)	600х550х300мм
Климатическое исполнение	УХЛ 2

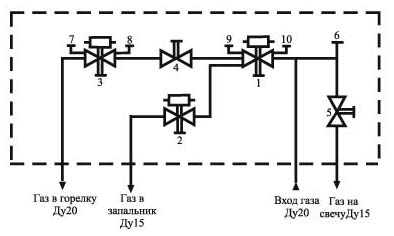

Схема пневматическая

1,3 - электромагнитный клапан ЭМКГ8-20-1-24-а455 (Ду20);

2 - электромагнитный клапан ЭМКГ8-6-6-24-а476 (Ду6);

4 - кран шаровой Ду20;

5 - кран шаровой Ду15;

6 - штуцер с накидной гайкой М20х1,5 под манометр;

7,8,9,10 - штуцер с накидной гайкой Rс1/4 под датчики давления.

Примеры заказа:

Шкаф газораспределительный ШГР-20-1.
