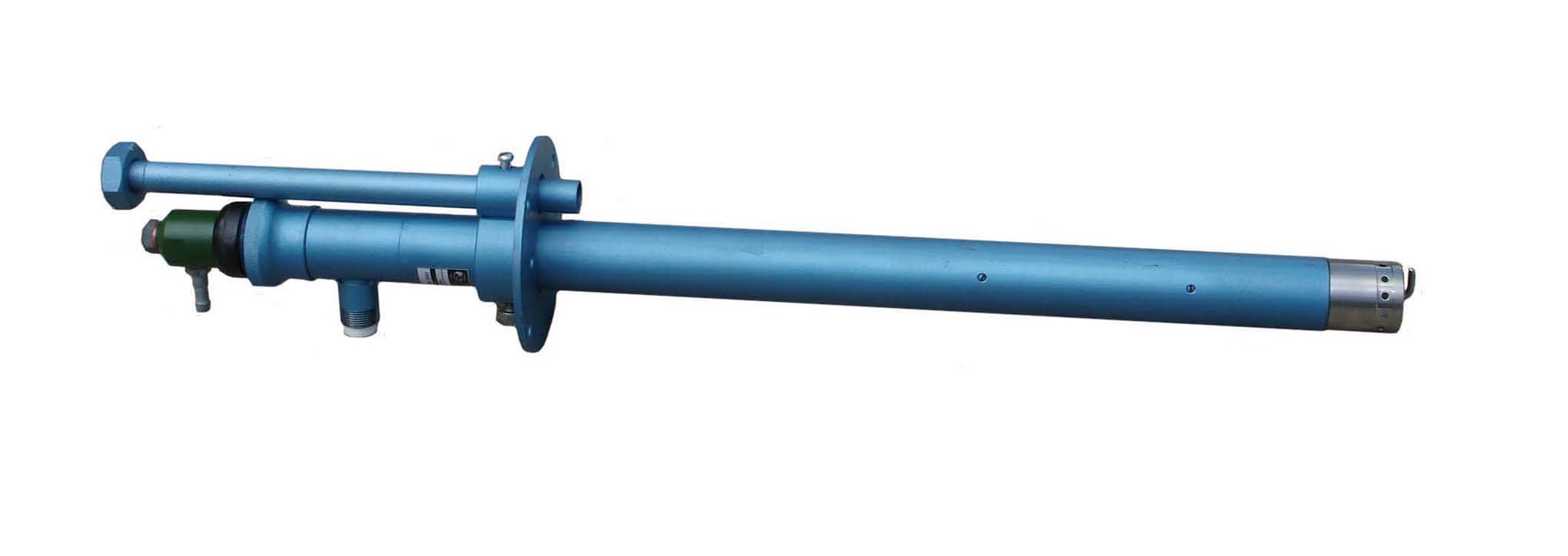

Газовые запальные горелки ЭИВ-01
НАЗНАЧЕНИЕ: Запальные горелки ЭИВ-01
предназначены для розжига пламени горелок котлов, печей и иных
горелочных устройств промышленного энергетического оборудования.
Основные модификации:
ЭИВ-01 - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха;
ЭИВ-01-И - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха. И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;
ЭИВ-01-Ф - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха. В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-Д - запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением);
ЭИВ-01-ДИ- запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением). И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика контроля пламени;
ЭИВ-01-ДФ- запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением). В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля.
Основные технические характеристики
|
Параметр |
Значение |
|
Горючий газ |
природный газ, |
|
Давление подачи газа |
0,007 … 1,5 ати |
|
Перепад давления по тракту подачи воздуха (для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ) |
5,0 мм.вод.ст |
|
Длина пламени запальной горелки при давлении
0,1 ати |
не менее 0,8 м |
|
Максимальный поперечный размер запальной горелки: - для ЭИВ-01, ЭИВ-01-Д, - для ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф,
ЭИВ-01-ДФ |
42 мм 68 мм |
|
Минимальный диаметр установочной трубы:
- для ЭИВ-01, ЭИВ-01-Д, - для ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ |
50 мм 70 мм |
|
Тепловая мощность |
25...100 кВт |
|
Расход газа |
2,5...10 м3/час |
|
Длина высоковольтного провода, поставляемого
с запальной горелкой |
2,0* м |
|
Длина запальной горелки (от установочного фланца до среза стабилизатора) - для ЭИВ-01, ЭИВ-01-Д, ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ |
0,15...5,0 м |
|
Температура окружающей среды |
-60°С … +100°С |
* длина высоковольтного провода может быть увеличена до 30 м.
Примеры заказа (при заказе необходимо указывать длину горелки):
Запальная горелка ЭИВ-01-1200.
Запальная горелка ЭИВ-01-ДИ-3500.
