Автоматизированная система контроля уровня загазованности АСКУЗ
Автоматизированная
система контроля уровня загазованности
АСКУЗ предназначена для обеспечения
безопасности объектов промышленного и
коммунального газопользования.
Система АСКУЗ обеспечивает получение,
индикацию, хранение и срабатывание
исполнительных устройств (сирен,
газозапорных клапанов, вентиляторов и
др.), для остановки работы источников
газовыделения или перевод процесса в
безопасное состояние при превышении
предусмотренных регламентом предельно
допустимых значений ДОВЗРЫВНЫХ
концентраций горючих газов и других
критичных для контролируемого объекта
параметров.
Автоматизированная система контроля
уровня загазованности позволяет:
- не допускать неконтролируемого
нарастания концентраций горючих газов и
токсичных газов в рабочей среде,
возникновения аварийных режимов работы
технологических агрегатов;
- осуществлять блокировку источников
газовыделения в случае возникновения
аварийных ситуаций;
- осуществлять световую и звуковую
сигнализацию аварийных режимов по месту
установки оборудования и в центральном
диспетчерском пункте;
- следить за состоянием оборудования в
местах наиболее вероятного возникновения
утечек;
- следить за состоянием уровня
загазованности в местах наиболее
вероятного возникновения утечек.

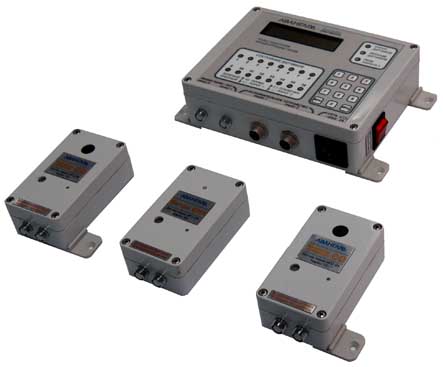

Структурно система состоит из
центрального блока управления (ЦБ) и
датчиков.
В отличие от аналоговых систем контроля
загазованности, где каждый датчик
соединяется с блоком управления
отдельной линией, в системе АСКУЗ
передача информации от датчика к ЦБ и
управление датчиком происходит по
цифровому каналу RS-485.
Применения двух цифровых каналов
позволяет исключить влияние
электромагнитных помех на систему,
которые возникают при работе мощных
электродвигателей, магнитных пускателей
и других электроприборов.
В базовом варианте исполнения ЦБ
оснащён дисплеем и клавиатурой.
Алфавитно-цифровой двух строчный
жидкокристаллический дисплей на 20
символов, имеет заднюю подсветку, что
позволяет на расстоянии 5 м различать
информацию об аварийной ситуации
(тревога, ошибки, отключенный датчик,
дата и время, и т.д.). На дисплее
отображаются данные (тип газа, который
нужно обнаружить, сигнальный уровень
газа для выбранного датчика, и т.д.) и
состояние каждого датчика.
ЦП имеет 3 силовых реле. Два реле
срабатывают по событию Порог 1 или Порог
2 по любому из десяти наименований
контролируемых газов. Третье реле
подключает световую или звуковую
сигнализацию при возникновении аварии
самой системы.
Датчик является устройством первого
уровня. Благодаря установленному в нем
микропроцессору превышение порогов
определяется автоматически. Датчик имеет
два мощных исполнительных реле,
срабатывающие по событию Порог 1 или
Порог 2, токовый выход 4-20 мА,
встроенную звуковую сигнализацию, а
также оснащен двух цветным световым
индикатором.
При необходимости датчик может работать
как самостоятельное устройство. В этом
случае напряжение питание на датчик
подается с дополнительного блока
питания.
