ИПВ-01

Измеритель параметров ветра ИПВ-01

Сертификат Межгосударственного авиационного комитета № 345 Сертификат Госстандарта RU.C.28.001.А № 15046 Свидетельство Федеральной службы России по гидрометеорологии № Р/04/0016/100/С

· дистанционность датчика до10 км с цифровой передачей данных по двухпроводной линии

· дистанционность блоков индикации до 3 км

· высокие метрологические характеристики

· гибкая комплектация

· грозозащита датчика

Измеритель параметров ветра ИПВ-01 предназначен для измерения скорости и направления ветра в наземных условиях эксплуатации.

 Состав:

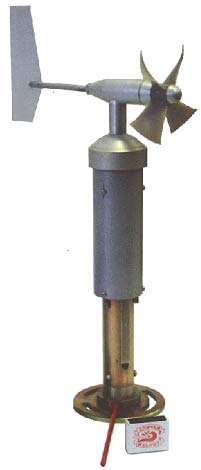

· датчик скорости и направления ветра (ДСНВ)
· блок сопряжения
· блоки индикации
· коробка разветвительная
· программа обработки данных
· ПЭВМ
· блок измерения




Диапазон измерения:
· Скорости, м/с 0,5…80
· Направления, градус 0…360


 Погрешности измерения:

Скорости:
· ± 0,3 м/с, при средней скорости до 6 м/с;
· ±5% при средней скорости более 6 м/с

Направления:
· ±10° при средней скорости до 1 м/с
· ±3° при средней скорости более 1 м/с

Линии связи датчика и блоков индикации –
двухпроводные, сечение провода і0,2 мм²
Габариты датчика, мм 500;300
 Вес датчика, кг 2,5
 Габариты каждого блока, мм 260;215;60
 Вес каждого блока, кг 1,5
 Рабочая температура, °С
 для ДСНВ: + 60 … минус 60
 для блоков: + 50 … минус 40

 Питание от сети 220 В, 50 Гц
 ИПВ-01 может включать до 10 блоков индикации, подключаемых к выходу блока сопряжения через коробку разветвительную.

Блок сопряжения:
· преобразует информацию от датчика в мгновенные (за 1 с) значения скорости и направления ветра;
· имеет выход в интерфейсе RS-232 и 10-канальный выход в интерфейсе «токовая петля».

 Блок индикации:
· формирует текущие (за 5 с) и средние за 2 и 10 минут значения параметров ветра со скользящими интервалами осреднения, максимальные скорости ветра на скользящем интервале 10 минут и за текущий час;
· ведет счет суточного времени;
· выводит на индикацию любую пару параметров по выбору оператора;

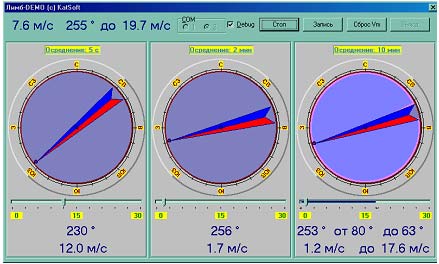

Программа обработки данных:
· работает в операционной среде WINDOWS-95 и выше;
· формирует текущие (за 5с), средние (за 2 и 10 мин.) значения параметров ветра со скользящи-ми интервалами осреднения, максимальные значения скорости ветра за 2 и 10 минут, значения скорости ветра вдоль и поперек взлетно-посадочной полосы; · ведет архивацию данных.

ИПВ-01.01 состоит из ДСНВ и блока измерения.
Блок измерения:
· преобразует информацию от датчика в мгновенные (за 1 с) значения скорости и направления ветра; · формирует текущие (за 5 с) и средние за 2 и 10 минут значения параметров ветра со скользящими интервалами осреднения, максимальные скорости ветра на скользящем интервале10 минут и за текущий час;
· ведет счет суточного времени;
· выводит на индикацию любую пару параметров по выбору оператора;
· имеет выход в интерфейсе RS-232.
