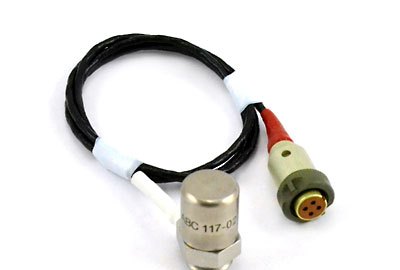

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 117
Вибропреобразователь АВС 117 предназначен для измерения вибрационных и ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и других видах промышленности для испытаний конструкций и машин. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя работает на растяжение-сжатие. Вибропреобразователь выполнен по изолированной электрической схеме. Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность. Корпус вибропреобразователя герметично уплотненный. Модификации вибропреобразователя АВС 117-07…АВС 117-10 предназначены для использования в морской среде. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4 мм.
| АВС 117 | -01 | -02 | -03 | -04 | -05 | -06 | -07 | -08 | -09 | -10 |
| Коэффициент преобразования по заряду, пКл/g | 2,4 | 4,0 | 8,0 | 16,0 | 32,0 | 64,0 | 4,0 | 8,0 | 16,0 | 32,0 |
| Диапазон рабочих частот, Гц | 2 ÷ 30000 | 2 ÷ 20000 | 2 ÷ 16000 | 2 ÷ 10000 | 2 ÷ 8000 | 2 ÷ 5000 | 2 ÷ 20000 | 2 ÷ 16000 | 2 ÷ 10000 | 2 ÷ 8000 |
| Отн.коэффициент поперечного преобразования, не более, % | 5 | |||||||||
| Основная погрешность, не более, % | 5 | |||||||||
| Диапазон рабочих температур, °С | -253 ÷ +200 | |||||||||
| Верхний предел ускорений вибрация, g удар, g |
5000 10000 |
3200 6000 |
1600 3000 |
800 1500 |
400 1000 |
200 200 |
3200 3200 |
1600 1600 |
800 800 |
400 400 |
| Масса (без кабеля), г | 18 | 19 | 20 | 24 | 28 | 32 | 24 | 25 | 29 | 33 |
