Датчик виброскорости ДВС ИКЛЖ.402248.004

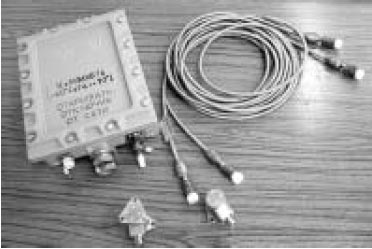

1 - преобразователь нормирующий (ПН); 2 - жгут; 3,4 -преобразователь электродинамический (ПЭ).

Назначение

Измерение СКЗ виброскорости элементов конструкции газоперекачивающих агрегатов или любых других агрегатов, конструкция которых не исключает установки датчика. Датчик преобразует среднее квадратическое значение (СКЗ) горизонтальной и вертикальной составляющих виброскорости или модуль их векторной суммы в токовый сигнал.

Технические характеристики

Диапазон измеряемой виброскорости, мм/с	от 0 до 25, от 0 до 40
Рабочий диапазон частот:
горизонтального канала, Гц	30 ÷ 1 000
вертикального канала, Гц	20 ÷ 1 000
Основная относительная погрешность, %	±7
Ток потребления, мА, не более	350
Напряжение питания, В	от 19,5 до 29,5

 Цепи питания гальванически развязаны от выходных цепей и корпуса.
Маркировка взрывозащиты: ПН - "1Ех[ib]dIIВТ6", ПЭ - "1ЕхibIIВТ6 "

Диапазон рабочих температур:
ПН, °С	от -40 до +70
ПЭ, °С	от -40 до +180
Вероятность безотказной работы в течение 2 000 ч(что соответствует средней наработке на отказ не менее 90 000 ч)	не менее 0,98
Гарантийный срок службы, год	1,5
Назначенный срок службы, год	12,5

Основные параметры, конструкция, размеры и код составных частей ДВС

Преобразователь нормирующий Код Токовый выход, мА Диапазон, мм/c ПН1 4 - 20 0-25 ПН3 0-40 ПН2 0 - 5 0-25 ПН4 0-40

Преобр. электродинамический Код ПЭ1 (горизонтальный) ПЭ2 (вертикальный)

Жгут L Код Длина, мм Конструкция L1 12000 Металлорукав L2 24000 L3 6000

Примечание: Допускается использование датчика с одним каналом - горизонтальным или вертикальным, при этом на вход неиспользуемого канала ПН ставится закоротка.

Сведения об эксплуатации

Госреестр №16875-04. Сертификат об утверждении типа RU.C.28.011.A № 17883. Свидетельство о взрывозащищенности электрооборудования № СТВ-025.03 от 30 декабря 2003г. Эксплуатируется в ОАО "Газпром" с 1993 года ("Волготрансгаз", "Самаратрансгаз", "Уренгойгазпром", "Пермьтрансгаз").

Комплект поставки:

ИКЛЖ.402248.004, ИКЛЖ.402248.004 ТО, ИКЛЖ.402248.004ПС.

Пример записи при заказе:

Датчик виброскорости ДВС ИКЛЖ.402248.004-ПН1/ПЭ1,ПЭ2/ 2L1.

Примечание: Планируется снятие с производства до 2007 г. Современный аналог — датчик вибро-
скорости ДВС-И ИЦФР.402248.002.

Сделать заказ и запросить дополнительную информацию по Датчик виброскорости ДВС ИКЛЖ.402248.004 Вы можете здесь.
