Датчик частоты вращения ИКЛЖ.408113.004
 |
 |
 |
НазначениеПредназначен для непрерывного, дистанционного, бесконтактного преобразования частоты вращения валов агрегатов, снабженных зубчатыми колесами из ферромагнитного материала, в последовательность импульсов тока. |
Технические характеристики
| Параметры зубчатого колеса: | |
|
4 |
|
5 |
|
20 |
|
15 |
| Диапазон преобразуемых частот, об/мин: | |
|
от 10 до 5 000 |
|
от 10 до 10 000 |
|
от 10 до 20 000 |
| Величина зазора между торцом индуктора и вершиной зуба, мм: | |
|
от 0,5 до 5 |
| Сопротивление нагрузки, Ом |
< 500 |
| Напряжение питания, В |
от 19 до 30 |
| Схема подключения |
2-х проводная |
| Выходной сигнал (ток потребления), мА: | |
|
17 ± 3 |
|
4,5 ± 1,5 |
|
4 ± 1 |
|
0,5 |
| Срок службы, год |
12,5 |
| Гарантийный срок службы, год |
1,5 |
Условия работы
| Диапазон рабочих температур, оС: | |
|
от -40 до +150 |
|
от -10 до +70 |
| Устойчивость к механическим ударам с ускорением, м/с2: | |
|
1 000 |
|
400 |
| Устойчивость и прочность к синусоидальной вибрации по ГОСТ 12997-84: | |
|
G2 |
|
F3 |
Сведения об эксплуатации
Эксплуатируется на объектах ОАО "Газпром" с 1993 г.
Комплект поставки
ИКЛЖ.408113.004, ИКЛЖ.408113.004 ТО.
|
Обозначение |

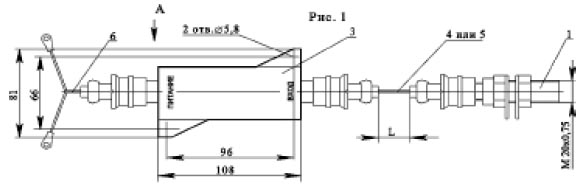

Состав изделия | ||||||
|
Индуктор ИКЛЖ. 408113.001 поз. 1 |

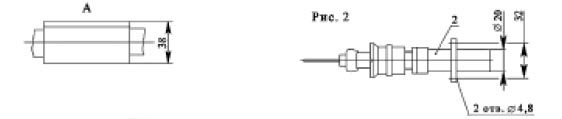

Индуктор ИКЛЖ. 08113.010 поз. 2 |
Усилитель-формирователь ИКЛЖ. 68171.001 поз. 3 |
Жгут | ||||
|
ИКЛЖ. 685621.020 поз. 4 |
ИКЛЖ. 685621.036 поз. 5 |
L, мм |
ИКЛЖ. 685621.035 поз. 6 | ||||
|
ИКЛЖ.408113.004 |
х |
- |
х |
х |
- |
5 000 |
- |
|
-01 |
- |
х |
х |
х |
- |
- | |
|
-02 |
х |
- |
х |
- |
х |
12000 |
х |
|
-03 |
- |
х |
х |
- |
х |
х | |
|
-04 |
х |
- |
х |
- |
- |
- |
х |
|
-05 |
- |
х |
х |
- |
- |
х | |
Пример записи при заказе
Датчик частоты вращения ИКЛЖ.408113.004-01.
