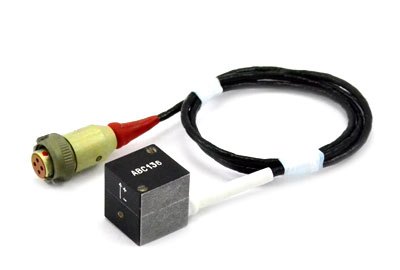

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 136
Вибропреобразователь АВС 136 предназначен для измерения ударных и вибрационных ускорений в широком диапазоне частот на изделиях РКТ, авиационной технике, автомобильной и других видах промышленности для тестовых испытаний конструкций, машин и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – компрессионного типа. Вибропреобразователь выполнен по изолированной электрической схеме. Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность. Корпус вибропреобразователя герметично уплотненный. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Вибропреобразователь имеет две взаимно перпендикулярные посадочные поверхности для установки на изделии. Крепление вибропреобразователя осуществляется при помощи шпильки с резьбой М5 на одну посадочную поверхность или при помощи клеев холодного отверждения на две посадочные поверхности.
| АВС 136 | АВС 136-01 | АВС 136-02 | |
| Коэффициент преобразования по заряду, пКл/g | 3,5 | 7,0 | 14,0 |
| Диапазон рабочих частот, Гц | 2 ÷ 20000 | 2 ÷ 16000 | 2 ÷ 10000 |
| Отн.коэффициент поперечного преобразования, не менее, % | 5 | ||
| Основная погрешность, не более, % | 5 | ||
| Диапазон рабочих температур, °С | -50 ÷ +200 | ||
| Верхний предел ускорений вибрация, g удар, g |
3200 6000 |
1600 3000 |
800 1500 |
| Масса (без кабеля), г | 13 | 14 | 17 |
