Комплектные анодные заземлители Менделеевец-МК
ТУ 3435-004-24707490-2002
|
  |
ОБЛАСТЬ ПРИМЕНЕНИЯ Комплектные анодные заземлители предназначены для использования в качестве элементов поверхностных анодных заземлений для установки в грунтах с высоким удельным сопротивлением. |
|
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

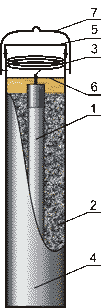

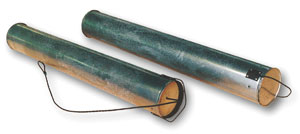

Комплектный заземлитель Менделеевец-МК представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором КМА. Контейнер является корпусом заземлителя, изготовлен из тонколистовой оцинкованной стали, предназначен для удобства транспортировки и обеспечения равномерности засыпки КМА вокруг электрода. Для удобства монтажа и погрузочно-разгрузочных работ заземлитель снабжен монтажной скобой. Длина анодного кабеля составляет 2 м.
Количество заземлителей в заземлении, а также расстояние между ними выбирается в соответствии с проектом катодной защиты. Допускается как горизонтальное, так и вертикальное расположение заземлителей.
Проектирование системы катодной защиты с использованием комплектных заземлителей Менделеевец-МК, а также их монтаж должны осуществляться согласно типовому проекту 327.Т-АЗ применительно к анодным заземлителям Менделеевец-ММ, устанавливаемым с использованием коксо-минерального активатора.
Присоединение анодного кабеля к магистральному осуществляется с помощью термитной сварки или кабельного зажима. Для изоляции кабельных соединений используются термоусаживаемые муфты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Снимаемая токовая нагрузка, А |
5 |
|
Скорость анодного растворения, кг/А•год: |
0,2...0,4 |
|
Габаритные размеры, мм: длина |
|
|
Масса, кг |
65 |
|
Срок службы, лет, не менее |
30 |
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Комплектный заземлитель Менделеевец- МК, блок |
20 |
|
Магистральный кабель марки ВВГ 1х16 кв.мм, м |
200 |
|
Монтажный комплект для присоединения заземлителей к магистральному кабелю, компл. |
1 |
|
Монтажный комплект для изоляции кабельных соединений, компл. |
1 |
|
Паспорт, шт. |
1 |
|
Инструкция по монтажу, шт. |
1 |
Поставка заземлителей осуществляется по 20 штук или под конкретный заказ. В зависимости от способа изготовления кабельных соединений существует два варианта комплекта поставки: с термитной сваркой и с кабельными зажимами. Вариант поставки определяется при заказе.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на комплект анодных заземлителей Менделеевец-МК (ТУ 3435-004-24707490-2002) используется следующее условное обозначение:
1х20МК-2-200-ТС
|
1 |
количество заказываемых комплектов; |
|
20МК |
количество комплектных заземлителей Менделеевец-МК в комплекте, шт.; |
|
2 |
длина кабеля присоединения комплектного заземлителя, м; |
|
200 |
длина магистрального кабеля ВВГ 1х16 мм2, м; |
|
ТС |
способ изготовления кабельного соединения с помощью
кабельных зажимов (КЗ) |
