Комплектные глубинные заземлители Менделеевец-МКГ
ТУ 3435-005-24707490-2003
|
  |
ОБЛАСТЬ ПРИМЕНЕНИЯ Комплектные глубинные заземлители Менделеевец-МКГ используются в качестве элементов глубинного анодного заземления для установки в грунтах с высоким удельным сопротивлением. Заземлители устанавливают в скважины в вертикальном положении. |
|
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

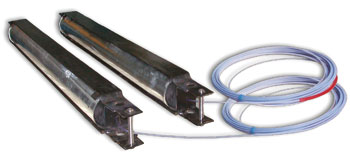

Комплектный глубинный заземлитель является блочно-комплектной конструкцией. Блоки заземлителей собирают в заводских условиях и поставляют полностью готовыми к монтажу.

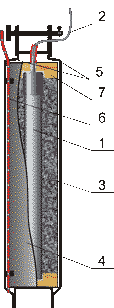

Заземлитель Менделеевец-МКГ представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором. Контейнер является корпусом заземлителя и служит для удобства транспортировки и монтажа. В процессе эксплуатации корпус заземлителя растворяется.
Каждый блок заземлителя снабжен кабелем присоединения, длина
кабеля соответствует глубине установки в скважине.
Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить
токовую нагрузку и снизить переходное сопротивление. Максимальное количество
блоков в гирлянде – 16 штук.
Отвод газов, образующихся при работе заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине.
Состав глубинного заземления, состоящего из заземлителей Менделеевец-МКГ, - количество блоков, длина кабеля присоединения и длина дренажных трубок - определяется Заказчиком согласно проекту катодной защиты.
Как показывает опыт эксплуатации, комплектные заземлители отличаются минимальным временем выхода на рабочие режимы, а также низким значением сопротивления растеканию. Высокая степень заводской готовности значительно упрощает технологию монтажа анодных заземлителей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Снимаемая токовая нагрузка, А |
8 |
|
Скорость анодного растворения, кг/А•год |
0,2...0,4 |
|
Габаритные размеры, мм: длина |
|
|
Масса, кг |
73 |
|
Количество блоков в гирлянде, шт., не более |
16 |
|
Срок службы, лет, не менее |
30 |
КОМПЛЕКТ ПОСТАВКИ
Комплект поставки заземлителей Менделеевец-МКГ соответствует конкретному заказу в соответствии с проектом катодной защиты. В заказе должен быть указан способ присоединения магистрального кабеля (через КИП или посредством подземной прокладки с присоединением анодных кабелей к магистральному с помощью кабельных зажимов).
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Блок комплектного глубинного заземлителя Менделеевец-МКГ, шт. |
по заказу |
|
Фиксатор для стыковки блоков, шт. |
соотв. кол-ву блоков |
|
Хомут пластиковый (для крепления кабелей к блоку |
комплект |
|
Газоотводная трубка*, шт. |
1 |
|
Комплект монтажный для изготовления кабельных
соединений |
1 |
|
Комплект монтажный для изоляции кабельных соединений**, шт. |
1 |
|
Техническая документация |
1 на единицу упаковочной тары |
* Поставляется под конкретный заказ из расчета одна трубка на
одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной
трубки соответствует глубине установки (глубине скважины).
** Поставляется при подземной прокладке магистрального кабеля от скважины до
КИПа.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на комплект глубинных заземлителей Менделеевец-МКГ (ТУ 3435-005-24707490-2003) используется следующее условное обозначение:
1х16МКГ-30-КЗ
|
1 |
количество заказываемых комплектов; |
|
16МКГ |
количество блоков глубинных заземлителей Менделеевец-МКГ в комплекте (для установки в одной скважине), шт.; |
|
30 |
глубина бурения скважины, м ; |
|
КЗ |
способ изготовления кабельного соединения с помощью кабельных зажимов (КЗ) или комплектация кабельными наконечниками (ТМ) для подключения к КИП, или их сочетание с указанием количества. |
