Медно-сульфатный электрод сравнения длительного действия СМЭС Менделеевец
ТУ 3435-016-24707490-2007
ОБЛАСТЬ ПРИМЕНЕНИЯ
Медно-сульфатный электрод сравнения СМЭС Менделеевец является стационарным и предназначен для измерения разности потенциалов между подземным металлическим сооружением, защищаемым методом катодной поляризации, и землей.
Электрод сравнения СМЭС обеспечивает проведение измерений при температуре окружающей среды на уровне размещения от 0 до + 55 °C.
В зависимости от конструктивного исполнения различают три разновидности электрода сравнения СМЭС:
|
СМЭС-1 |
однокорпусной медно-сульфатный электрод сравнения; |
|
СМЭС-2 |
двухкорпусной медно-сульфатный электрод сравнения; |
|
СМЭС-2ВЭ |
двухкорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом. |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

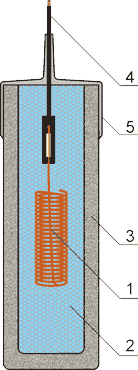

Корпус электрода сравнения СМЭС-1 (рис. 1) заполнен медным купоросом, в который погружен медный электрод в форме спирали. Электрод сравнения снабжен измерительным проводом марки ВПП 1х10 длиной 7 м.

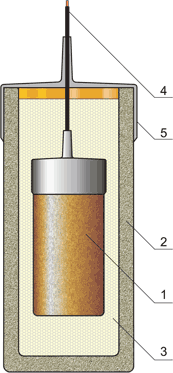

Для работы в засушливых регионах предназначен двухкорпусной электрод сравнения СМЭС-2 (рис. 2 а), отличающийся наличием внешнего корпуса из пористой керамики, в который помещен измерительный модуль, аналогичный конструкции СМЭС-1. Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой на основе бентонита для обеспечения электролитического контакта между измерительным модулем и грунтом.

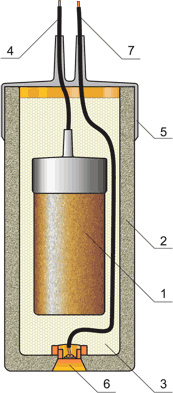

Двухкорпусной электрод сравнения СМЭС-2ВЭ (рис. 2 б) в своей конструкции содержит вспомогательный электрод, что позволяет проводить измерения поляризационного потенциала. Вспомогательный электрод смонтирован в нижней части наружного корпуса и снабжен измерительным проводом.
Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.
Стационарные медно-сульфатные электроды сравнения СМЭС Менделеевец имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.
|
 |
 |
 |
|
|
а) |
б) |
|
Рис. 1
|
Рис. 2
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
СМЭС-1 |
СМЭС-2 |
СМЭС-2ВЭ |
|
Габаритные размеры, мм: высота |
|
|
|
|
Масса, кг |
4,5 |
7,7 |
8,7 |
|
Потенциал (по х.с.э.), В |
-(0,100 ± 0,02) |
||
|
Переходное электрическое сопротивление, Ом, не более |
1500 |
||
|
Диапазон рабочих температур, °C |
от 0 до + 55 |
||
|
Срок службы, лет, не менее |
10 |
||
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на медно-сульфатные электроды сравнения длительного действия СМЭС Менделеевец (ТУ 4318-016-24707490-2007) используется следующее условное обозначение:
5хСМЭС-2-9
|
5 |
количество заказываемых комплектов; |
|
СМЭС-2 |
разновидность электрода сравнения; |
|
9 |
длина измерительного провода, м. Указывается при необходимости комплектации проводом нестандартной длины. В стандартной комплектации длина провода 7 м, в обозначении не указывается. |
Сделать заказ и запросить дополнительную информацию по СМЭС Менделеевец Вы можете здесь.
