Универсальный трассоискатель УТ-1 Менделеевец
ТУ 4276-015-24707490-2007
ОБЛАСТЬ ПРИМЕНЕНИЯ
Универсальный трассоискатель УТ-1 Менделеевец предназначен для определения оси подземных металлических сооружений, глубины залегания металлических сооружений, состояния защитных покрытий (ИПИ) и интегральной оценки состояния защитных покрытий бесконтактным методом.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

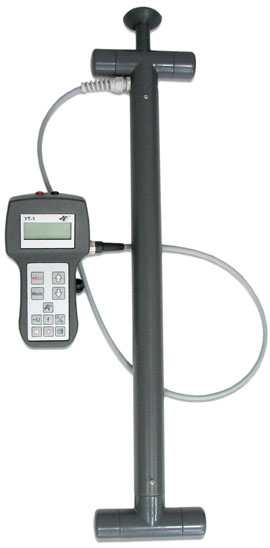

Универсальный трассоискатель УТ-1 Менделеевец состоит из двух модулей: приемного модуля и поискового модуля. Приемный модуль содержит жидкокристаллический дисплей, клавиатуру, энергонезависимую память, аккумуляторную батарею, блок измерения переменного напряжения.
Для измерения переменного напряжения возможно использование стальных электродов для электрометрических измерений марки ЭСТ Менделеевец. Поисковый модуль содержит три индуктивных датчика магнитного поля.
Обработанные данные с датчиков поступают в приемный модуль. Для подвода на металлическое сооружение сигнала заданной частоты возможно использование поискового генератора ГП-1 Менделеевец.
ПРЕИМУЩЕСТВА
-
высокая чувствительность;
-
возможность изменения рабочих частот по требованию заказчика;
-
регистрация всех измеренных значений в энергонезависимой памяти;
-
непосредственное измерение глубины залегания металлических сооружений;
-
бесконтактное измерение тока в металлических сооружениях;
-
измерение напряжения переменного тока (ИПИ);
-
влагозащищенный корпус
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Рабочие частоты |
50Гц, 100Гц, 128Гц, 1100Гц* |
|
Минимальная сила наведенного переменного тока в подземном металлическом сооружении, необходимая для определения оси данного сооружения |
3 мА** |
|
Диапазоны измерения напряжения переменного тока |
2,5 мВ; 25 мВ; 250 мВ; 2,5 В |
|
Погрешность измерения напряжения переменного тока, % |
1 |
|
Входное сопротивление при измерении напряжения
переменного тока |
2 |
|
Количество результатов измерений, хранимых |
120149 |
|
Тип источника питания |
Встроенная АКБ, |
|
Время работы от АКБ без подзарядки, ч, не менее |
24 |
|
Интерфейс связи с ПК |
RS-232*** |
|
Протокол обмена с ПК |
XMODEM |
|
Рабочий диапазон температур, °С |
от 0 до +40 |
|
Габаритные размеры (ДхШхВ), мм, не более: - приемный модуль |
|
|
Масса, г, не более: - приемный модуль |
|
|
Срок службы, лет, не менее |
5 |
* Возможно изменение частот по требованию заказчика.
** При поиске по максимуму и при расстоянии до оси подземного металлического
сооружения 1 м.
*** Возможна комплектация переходником RS-232 - USB.
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Приемный модуль |
1 |
|
Поисковый модуль |
1 |
|
Сетевой адаптер |
1 |
|
Автомобильный адаптер |
1 |
|
Измерительные провода |
компл. |
|
Кабель для передачи данных на ПК |
1 |
|
Электрод ЭСТ Менделеевец, шт. |
по заказу |
|
Руководство по эксплуатации |
1 |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на универсальный трассоискатель УТ-1 Менделеевец (ТУ 4276-015-24707490-2007) используется следующее условное обозначение:
УТ-1-50-100-128-1100
|
УТ-1 |
универсальный трассоискатель УТ-1 Менделеевец; |
|
50-100-128-1100 |
рабочие частоты, Гц |
Сделать заказ и запросить дополнительную информацию по УТ-1 Менделеевец Вы можете здесь.
