СУ-96 - система управления поворотными затворами для регулирования давления в узлах учета нефти
 |
Код ОКП 42 1841
ТУ4218-026-00229837-96
Система управления СУ-96 предназначена для поддержания давления на выходе узла учета нефти (УНН) не ниже определенного значения.
В состав системы входят: датчик давления, устройство регулирующее УР и электрические исполнительные механизмы МЭО во взрывозащищенном исполнении с номинальным крутящим моментом 630Нм.

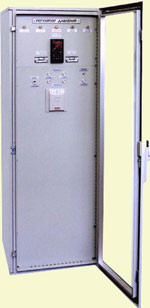

Устройство регулирующее УР-96 устанавливается в операторной. УР-96 управляет рабочими органами поворотных затворов (далее – затворов) при помощи механизмов в ручном дистанционном и автоматическом режимах, изготавливается на базе контроллера фирм Волмаг, Schneider Electric, GE Fanuc.
При применении контроллера фирм Schneider Electric, GE Fanuc изменение и отображение параметров системы управления СУ-96 (далее – системы) осуществляется при помощи графического терминала.
Источник бесперебойного питания обеспечивает питание в течение 1 ч после отключения напряжения сети.
Функции системы:
- регулирование давления на выходе УУН в автоматическом и ручном дистанционном режимах;
- «безударный» переход при переводе режима управления затворами с ручного на автоматический и наоборот;
- контроль и изменение параметров системы;
- прием/передача уставки давления на выходе УУН из системы/в систему высшего уровня по сети Modbus Plus или в виде сигнала постоянного тока от 4 до 20 мА;
- отображение параметров системы в реальном масштабе времени;
- блокирование управления затворами в автоматическом режимепри отказе системы;
- регистрация параметров системы при помощи самописца; сигнализация при отказе системы.
Питание системы от сети переменного тока напряжением 220/380 В. Частота переменного тока (50±1) Гц.
Средний срок службы системы 15 лет.
