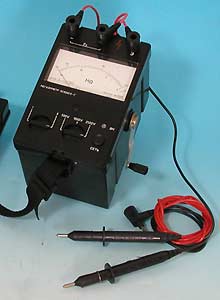

Мегаомметры ЭС0202/1Г, ЭС0202/2Г
Выпускаются взамен мегаомметров М4100/1,
М4100/2, М4100/3, М4100/4, М4100/5
Исполнение мегаомметров ЭС0202 -
брызговлагозащищенное
Мегомметр или мегаомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметры применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.
При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.
Мегаомметры ЭС0202 соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” к изделиям класса защиты II; ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II .
Класс точности мегаомметров ЭС0202, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15. Пределы допускаемых значений основной относительной погрешности равны ± 15 % от измеряемого значения.
Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202, вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г, не должны превышать пределов основной относительной погрешности.
|
Марка |
Диапазон измерений, МОм |
Выходное напряжение на зажимах, В |
|
ЭС0202/1-Г |
0-1000 |
100± 10, 250± 25, 500± 50 |
|
ЭС0202/2-Г |
0-10000 |
500± 50, 1000± 100, 2500± 250 |
Время установления показаний мегаомметра не превышает 15 с.
Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.
Питание мегаомметров осуществляется от встроенного электромеханического генератора.
Скорость вращения рукоятки генератора должна быть (120…144) оборотов в минуту.
Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50 ° С и относительной влажности 90 % при температуре плюс 30 ° С.
Внимание!
С декабря 2003 года мегаомметры ЭС0202 выпускаются в сумках для транспортировки.
Сделать заказ и запросить дополнительную информацию по ЭС0202/1Г, ЭС0202/2Г Вы можете здесь.
