СМ-3001

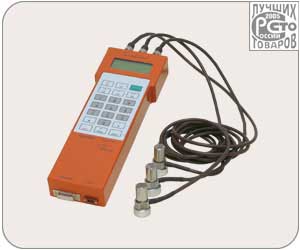

СМ-3001 - 3-х канальный вибросборщик – анализатор данных

Вибросборщик СМ-3001 является простым и компактным виброизмерительным устройством с возможностью автоматизированной диагностики.
Предназначен для измерения вибрации и сбора данных, виброналадки оборудования, балансировки роторов. Рассчитан на проведение ежедневных массовых измерений вибрации и может использоваться персоналом, не имеющим специальных знаний виброметрии.
Вибросборщик СМ-3001 хорошо зарекомендовал себя при проведении виброобследований колесно-редукторных блоков электропоездов, трубных обвязок и технологического оборудования газокомпрессорных и нефтеперекачивающих станций магистральных трубопроводов: имеет малый вес, прочную конструкцию и прост в обращении, позволяет проводить до 300 измерений за рабочую смену.
Измеренные данные выгружаются в базу данных "АРМИД®-База данных", установленную на компьютере, для системного хранения, детального анализа и диагностики.
При установленной экспертной системе "АРМИД®-ЭКСПЕРТ" проводится автоматизированная диагностика по типам оборудования с формированием следующих документов:

1. Списки неисправностей с указанием степени развития дефекта;

2. Отчеты по неисправностям;

3. Истории дефектов;

4. Технические отчеты по результатам диагностики с рекомендациями по обслуживанию и ремонту.

Вибросборщик "СМ-3001" награжден серебряным дипломом Всероссийского конкурса "100 лучших товаров России" в 2005 г. и дипломом V Международной специализированной выставки "Дефектоскопия 2004" "как средство НК и ТД, отвечающее современным требованиям контроля качества и хорошо зарекомендовавшее себя на практике".

Режимы работы:

• Маршрут;

• Инициативный анализ (внемаршрутные измерения);

• Балансировка;

• Измерение переходных процессов;

• Измерение параметрии;

• Анализ огибающей;

• Связь с компьютером.

Программное обеспечение

Программы, загружаемые в прибор СМ-3001:

• балансировка,

• измерение по маршруту,

• вне маршрута (инициативный анализ),

• измерение на переходных режимах,

• периодическая поверка.

Программы, устанавливаемые на компьютер:
Автоматизированное рабочее место инженера-диагноста "АРМИД® в составе:

1. "АРМИД® - База данных" для хранения, анализа и обмена информацией (опция).

2. "АРМИД® - ЭКСПЕРТ" - экспертная система автоматизированной диагностики неисправностей конкретных типов оборудования по заложенным в ней методикам (опция).

   В составе экспертной системы поставляются программы автоматизированной диагностики неисправностей по типам оборудования:

   • газоперекачивающих агрегатов ГПА-Ц-6,3, ГТН-25/76, ГПА-10-01, ГПУ-16, ГТК-10-4, ГТК-25И;

   • нефтеперекачивающих агрегатов НМ 10000, НПВ 3600-90;

   • колесно-редукторных блоков электропоездов.

3. "АРМИД® - Редактор" - программа для создания и редактирования методик (опция).

Анализируемые функции:

• Форма сигнала (время);

• Синхронно накопленный сигнал;

• Мгновенный, усредненный и синхронно накопленный спектры;

• Траектория;

• Диаграмма Боде;

• Диаграмма Найквиста;

• Каскадный спектр;

• Тренд по любому параметру;

• Кепстр;

• Огибающая и спектр огибающей;

• Плотность вероятности сигналов.

Технические характеристики вибросборщика СМ-3001

Комплектность вибросборщика СМ-3001:

* -опция
