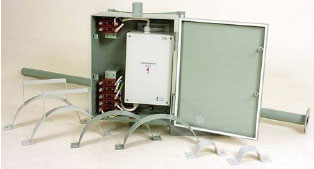

КЯ-АЗ

Назначение изделия

КЯ-АЗ предназначен для установки защитного фильтра ЗФ-220, устройств защиты от токовых перегрузок типа АВМ, а также для соединения разделанных жил кабеля в местах переходов воздушной линии питания в кабель.

Область применения

Сигнальные установки автоблокировки при децентрализованном размещении аппаратуры.

КЯ-АЗ устанавливается на опоре продольных линий электроснабжения. Ввод кабеля в КЯ-АЗ осуществляется через специальные трубы, монтируемые на опоре.

Комплект крепления КЯ-АЗ обеспечивает гальваническую изоляцию корпуса кабельного ящика от опоры и подводящих труб.

Комплект поставки

Дополнительно, по отдельному заказу, поставляется комплект труб в следующих конструктивных исполнениях в зависимости от высоты (Н) ввода кабеля на опоре:

При замене КЯ-10 на КЯ-АЗ может использоваться существующий комплект труб, предназначенный для ввода кабеля в КЯ-10.

Основные технические характеристики

— Масса КЯ-АЗ без установленной аппаратуры не превышает 20 кг.
— Габариты КЯ-АЗ без комплекта крепления — не более 515×340×170 мм.
— КЯ-АЗ рассчитан на эксплуатацию в условиях умеренного и холодного климата (исполнение УХЛ1 по ГОСТ 15150-69), в диапазоне рабочих температур от минус 60°С до плюс 65°С.
— В соответствии с условиями размещения по допускаемым механическим и климатическим воздействиям изделие относится к классификационным группам К4 и МС2 по ОСТ 32.146 — 2000.
— Степень защиты КЯ-АЗ от попадания внутрь его корпуса твердых тел и воды в соответствии с ГОСТ 14254 — IР54.

Пример заказа:

КЯ-А3 ЕИУС.646181.001
КЯ-А3 ЕИУС.646181.001 с комплектом труб
КЯ-А3 ЕИУС.646181.001 с комплектом труб ЕИУС.301629.001-01

Примечание: в случае отсутствия в заказе варианта исполнения комплекта труб, КЯ-АЗ комплектуется комплектом труб № 1 ЕИУС.301629.001.
