В-ОПЕ-ТМ-1(2)
В-ОПЕ-ТМ-1(2) СЕРИЯ В
ОКП 34 1521
Назначение
Выпрямители предназначены для катодной защиты подземных металлических
сооружений (нефтепроводов, газопроводов и других трубопроводов различного
назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др.
объектов) от электрохимической коррозии, в т.ч. в грунтах с повышенной
агрессивностью, а также в зонах воздействия блуждающих токов.
Особенности
Выпрямители В-ОПЕ-ТМ-1 предназначены для размещения на открытом воздухе, климатическое исполнение У категории размещения 1, а выпрямители
В-ОПЕ-ТМ-2 предназначены для установки в закрытых помещениях или в устройствах распределительных для катодной защиты (УКЗВ, УКЗН и др.), климатическое исполнение У категории размещения 2.
Возможность измерения и поддержания поляризационного потенциала.
Расширенные возможности по дистанционному контролю и управлению.
Раздельный учет общего времени наработки и времени работы в режиме защиты сооружения.
Конструкции выпрямителей предусматривают возможность использования их в системах, оборудованных комплексом телемеханики (адаптированы для работы с различными комплексами телемеханики).
Схемы выпрямителей обеспечивают дренирование блуждающих
токов с защищаемого сооружения (трубы) на анодный заземлитель.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях воздействия следующих
климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00410.
Разрешение на применение № РСС 00-25802.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.435211.002 ТУ;
- комплекту документации согласно ИЖСК.435211.006 для модификации В-ОПЕ-ТМ-1
и ИЖСК.435211.007 для модификации В-ОПЕ-ТМ-2.
Выпрямители, предназначенные для экспорта, дополнительно
соответствуют требованиям РД 16 01.007-88.

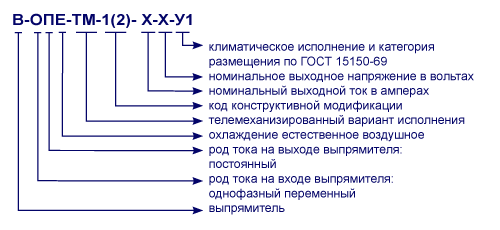

Структура условного обозначения выпрямителя
Основные параметры
Наименование параметров |
Норма для типов |
|||||
---|---|---|---|---|---|---|
В-ОПЕ-ТМ-1(2)-20-12-У1(2) |
В-ОПЕ-ТМ-1(2)-25-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-48-У1(2) |
В-ОПЕ-ТМ-1(2)-63-48-У1(2) |
В-ОПЕ-ТМ-1(2)-100-48-У1(2) |
|
1. Номинальное выходное напряжение U, В |
12 |
24 |
24 |
48 |
48 |
48 |
2. Номинальный ток I, А |
20 |
25 |
42 |
42 |
63 |
100 |
3. Возможность перевода в режим удвоенного выходного напряжения 2U |
есть |
есть |
есть |
есть |
есть |
есть |
4. Удвоенное выходное напряжение 2U, В |
24 |
48 |
48 |
96 |
96 |
96 |
5. Номинальный ток при удвоенном выходном напряжении 0,5 I, А |
10 |
12,5 |
21 |
21 |
31,5 |
50 |
6. Номинальная выходная активная мощность, кВт |
0,24 |
0,6 |
1,0 |
2,0 |
3,0 |
4,8 |
7. Полная потребляемая мощность, кВА, не более |
0,38 |
0,88 |
1,47 |
2,77 |
4,15 |
6,27 |
8. Коэффициент полезного действия в номинальном режиме, %, не менее |
75 |
80 |
80 |
85 |
85 |
90 |
9. Напряжение питающей сети, В |
165 ... 253 |
|||||
10. Частота питающей сети, Гц |
50±3; 60±3 |
|||||
11. Число фаз |
1 |
|||||
12. Коэффициент мощности в номинальном режиме, не менее |
0,85 |
|||||
13. Коэффициент пульсаций выходного напряжения, %, не более |
3 |
|||||
14. Диапазон регулирования выходного напряжения, %, не менее |
1-100 |
|||||
15. Точность поддержания заданного потенциала на сооружении, % |
± 0,5 |
|||||
16. Точность поддержания выходного (защитного) тока, % |
± 1,0 |
|||||
17. Масса, кг, не более |
87 (65) |
91 (70) |
110 (79)146(108) |
177(130) |
217(170) |
|
18. Габаритные размеры, мм: |
|
|||||
В-ОПЕ-ТМ-1 |
602x420x825 |
602x420x1025 |
602x420x1225 |
|||
В-ОПЕ-ТМ-2 |
500x400x752 |
702x382x702 |
||||
19. Гарантийный срок со дня ввода выпрямителя в эксплуатацию, мес. |
36 |
|||||
20. Гарантийный срок хранения выпрямителя, мес. |
6 |
|||||
21. Установленный срок службы, лет |
20 |
|||||
Примечание: |
Функциональные возможности
Обеспечивают работу в следующих режимах:
- автоматического поддержания суммарного защитного потенциала;
- автоматического поддержания поляризационного защитного потенциала;
- стабилизации выходного тока;
- ручного регулирования выходного напряжения;
- неуправляемого выпрямителя.
Обеспечивают возможность перевода из режима местного управления в дистанционное вручную или дистанционно с пульта управления диспетчера.
Рассчитаны на работу при сопротивлении нагрузки в пределах от 0,1Rном. до 6Rном., где Rном.= Uвых. ном. / Iвых. ном.
Сохраняют работоспособность при обрыве цепи измерения потенциала. При этом выпрямители переходят в режим стабилизации тока, величина которого задана резистором «ТОК» блока управления.
Допускают на входе измерительной цепи сигнал помехи переменного напряжения частоты 50 и 100 Гц амплитудой до 10 В.
Имеют защиту от внешних и внутренних коротких замыканиях и защиту от перегрузок.
Надежно включаются в работу после кратковременных исчезновений напряжения питающей сети с автоматическим восстановлением режима работы.
Имеют устройство автоматического повторного включения (АПВ) в работу в случае отключения его защитой от перегрузок.
Сохраняют работоспособность при снижении напряжения питающей сети до 160 В.
Имеют защиту от перенапряжений, вызываемых грозовыми разрядами (как со стороны питающей сети, так и стороны нагрузки), с параметрами импульса: фронт/длительность - 8/20 мкс и энергией до 40 Дж.
Обеспечивают дополнительное установившееся отклонение измеряемой разности потенциалов при изменении напряжения питающей сети на каждый 1 В в нормальных климатических условиях не более ±0,02%.
Обеспечивают дополнительное установившееся отклонение измеряемой разности потенциалов при изменении температуры воздуха при номинальном напряжении питающей сети не более ±0,05% / 0С.
Входное сопротивление цепи измерения разности потенциалов не менее 10 МОм.
Обеспечивают учет расхода электроэнергии встроенным счетчиком электроэнергии.
Обеспечивают возможность длительной непрерывной работы без профилактического обслуживания и ремонта не менее 6 месяцев.
Обеспечивают уровень радиопомех на зажимах подключения к
питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р
51522-99 (МЭК 61326-1-97). Уровень шума не превышает 60 дБА.
Конструкция
Выполнены по блочному принципу, что обеспечивает простоту обслуживания и оперативность ремонта.
Степень защиты выпрямителей В-ОПЕ-ТМ-1 IP34, а В-ОПЕ-ТМ-2 IP10 по ГОСТ 14254-96. Блоки управления имеют степень защиты IP44.
Охлаждение естественное воздушное.
Выпрямители В-ОПЕ-ТМ-1 имеют датчик несанкционированного доступа.
Для удобства подъема и транспортирования в верхней части боковин шкафа имеются четыре отверстия.
Предусмотрена возможность установки на плоском основании и крепление четырьмя болтами, а также возможность установки на вертикальной стене или железобетонной опоре с использованием дополнительной рамы.
Подвод кабелей осуществляется снизу, через специальные патрубки. Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана.
Конструкция контактных зажимов допускает подключение проводов и кабелей как оконцованных, так и без оконцевания.
По способу защиты человека от поражения электрическим током соответствует классу 01 ГОСТ 12.2.007.0-75.
Отвечают требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.

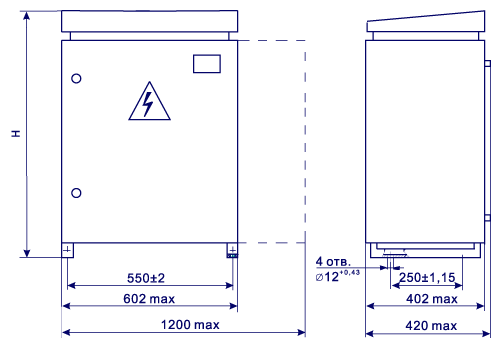

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-1
Для В-ОПЕ-ТМ-1-20-12-У1 и В-ОПЕ-ТМ-1-25-24-У1 H=825 мм.
Для В-ОПЕ-ТМ-1-42-24-У1 и В-ОПЕ-ТМ-1-42-48-У1 H=1025 мм.
Для В-ОПЕ-ТМ-1-63-48-У1 и В-ОПЕ-ТМ-1-100-48-У1 H=1225 мм.

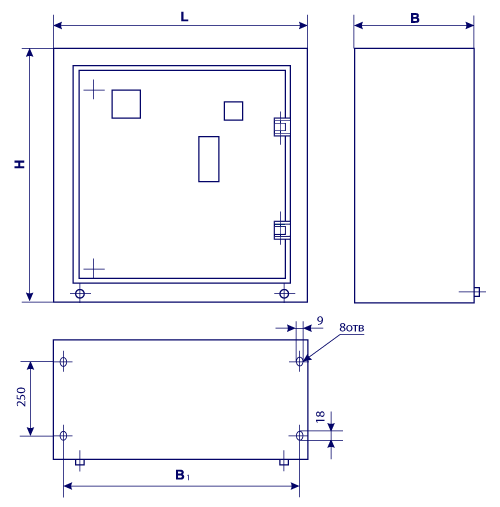

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-2
Для В-ОПЕ-ТМ-2-20-12-У2, В-ОПЕ-ТМ-2-25-24-У2,
В-ОПЕ-ТМ-2-42-24-У2, В-ОПЕ-ТМ-2-42-48-У2:
L=500мм. B=400мм. H=752мм. B1=458мм.
Для В-ОПЕ-ТМ-2-63-48-У2, В-ОПЕ-ТМ-2-100-48-У2:
L=702мм. B=382мм. H=702мм. B1=670мм.

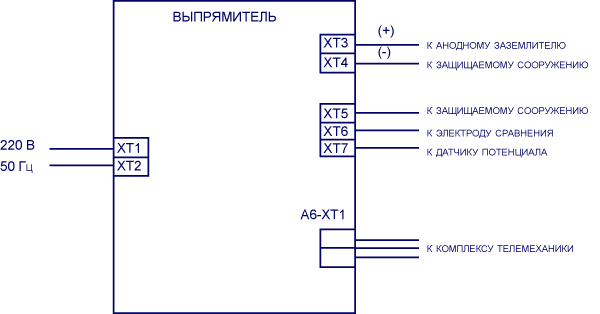

Схема внешних соединений выпрямителя
Совместная работа с комплексами телемеханики
Выпрямители имеют универсальные токовые телеметрические
выходы 4…20 мА и гальваническую развязку по всем цепям управления и
телеметрии, адаптированы для работы с комплексами телемеханики «SupeRTU-4»,
«УНК-ТМ», «СТН-3000», «Магистраль-1», «Магистраль-2», «ЭЛСИ-2000», «ТЕЛУР»,
ПТК «Скат» и др.
Функции дистанционного контроля и управления |
|
---|---|
Телеизмерение |
- выходного напряжения; |
Телесигнализация |
- несанкционированного проникновения во внутрь; |
Телерегулирование |
- регулирование выходного тока или защитного потенциала (в зависимости от режима работы). |
Телеуправление |
- отключение; |
Выпрямители, работающие в дистанционном режиме, при обрыве цепи телерегулирования переходит в местный режим управления с установленным ранее уровнем защитного потенциала (тока).
Схемы подключения выпрямителей В-ОПЕ-ТМ-1(2) к комплексу
телемеханики приведены в приложении.
Запасные части
По заявке потребителя поставляется:
- ЗИП групповой;
- узлы, блоки, платы, детали и комплектующие изделия согласно перечню
элементов.
Номера ведомостей ЗИП группового для различных исполнений выпрямителя |
|
---|---|
Исполнение выпрямителя серии В |
Номер ведомости группового к-та ЗИП |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.006-00 ЗИ |
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.006-01 ЗИ |
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.006-02 ЗИ |
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.006-03 ЗИ |
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.006-04 ЗИ |
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.006-05 ЗИ |
Пример записи условного обозначения изделия при заказе
В-ОПЕ-ТМ-1 серии В
- Для поставок по России: Выпрямитель В-ОПЕ-ТМ-1-100-48-У1 серии В,
ИЖСК.435211.002 ТУ.
- Для поставок на экспорт: Выпрямитель В-ОПЕ-ТМ-1-63-48-У1 серии В, экспорт,
ИЖСК.435211.002 ТУ.
В-ОПЕ-ТМ-2 серии В
- Для поставок по России: Выпрямитель В-ОПЕ-ТМ-2-42-48-У2 серии В,
ИЖСК.435211.002 ТУ.
- Для поставок на экспорт: Выпрямитель В-ОПЕ-ТМ-2-42-24-У2 серии В, экспорт,
ИЖСК.435211.002 ТУ.
Комплект ЗИП
Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-42-24-У1 серии В, ИЖСК.435211.006-02
ЗИ.
