СТОЙКИ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНОГО ПУНКТА СКИП-1, СКИП-2
ОКП 33 7800
Назначение
Организация и проведение контроля работы средств ЭХЗ, измерение величины защитного (разностного и поляризационного) потенциала, подключение средств диагностики и проведение мониторинга защищаемых подземных сооружений.
Оборудование трассовых, дренажных (в точках дренажа
установок катодной защиты) и анодных контрольно-измерительных пунктов
диагностики.
Особенности
Предназначены для размещения на открытом воздухе, климатическое исполнение УХЛ категории размещения 1.
Более 100 исполнений с разным количеством силовых и измерительных клемм.
Обеспечивают измерение поляризационного и суммарного
потенциала.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха + 50 °С;
- нижнее значение температуры окружающего воздуха минус 60 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Принцип действия
Сертификат соответствия РОССRU.АЯ21.Н00365.
Разрешение на применение № РСС 00-28651.
Патент на полезную модель № 45521.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.301421.007 ТУ;
- комплекту документации согласно ИЖСК.301421.010 для СКИП-1 и
ИЖСК.301421.011 для CКИП-2.
СКИП-1 и СКИП-2, предназначенные для экспорта,
дополнительно соответствуют требованиям РД 16 01.007-88.

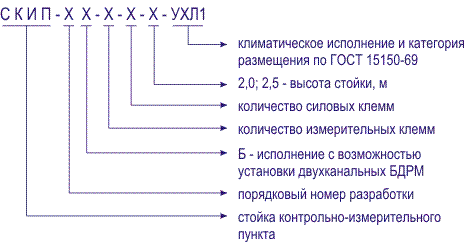

Структура условного обозначения стоек СКИП
Технические характеристики
|
Наименование параметров |
СKИП-1 |
СKИП-2 |
|---|---|---|
|
1. Габаритные размеры, мм |
Н*х260х250 |
Н*х260х250 |
|
2. Диаметр стойки, мм |
|
|
|
— наружный |
114 |
159 |
|
— внутренний |
107 |
152 |
|
3. Масса, кг, не блее |
27 |
33 |
|
4. Сечение проводов, мм2 |
|
|
|
— измерительных |
до 6 |
до 10 |
|
— силовых |
до 35 |
до 50 |
|
5. Kоличество клемм, шт |
|
|
|
— измерительных |
до 24 |
до 48 |
|
— силовых |
до 8 |
до 16 |
|
— измерительных вместе с силовыми |
12+4 |
24+8 |
|
6. Гарантийный срок службы, мес. |
36 |
|
|
7. Гарантийный срок хранения, мес. |
6 |
|
|
8. Установленный срок службы, лет |
20 |
|
|
9. Установленный ресурс, не менее, часов |
100 000 |
|
* Н - высота стойки
Функциональные возможности
Исполнения стоек предполагают различные комбинации измерительных и силовых клемм, различную высоту, возможность установки на них БДРМ.
Увеличенное количество клемм.
По заказу потребителей возможно изготовление стоек с
набором измерительных и силовых клемм, отличающимся от указанных в таблицах
1 и 2 исполнений СКИП.
Исполнения стоек СКИП-1
|
Типоисполнение |
Kоличество клеммных панелей, шт |
Kоличество клемм, шт |
Н, м |
Масса, кг |
|
|---|---|---|---|---|---|
|
измерительных |
силовых |
||||
|
СКИП-1-0-2-2,0 |
1 |
0 |
2 |
2.0 |
23,00 |
|
СКИП-1-0-3-2,0 |
1 |
0 |
3 |
23,09 |
|
|
СКИП-1-0-4-2,0 |
1 |
0 |
4 |
23,12 |
|
|
СКИП-1-3-0-2,0 |
1 |
3 |
0 |
22,86 |
|
|
СКИП-1-6-0-2,0 |
1 |
6 |
0 |
22,89 |
|
|
СКИП-1-8-0-2,0 |
1 |
8 |
0 |
22,91 |
|
|
СКИП-1-12-0-2,0 |
1 |
12 |
0 |
22,95 |
|
|
СКИП-1-3-2-2,0 |
2 |
3 |
2 |
23,10 |
|
|
СКИП-1-6-4-2,0 |
2 |
6 |
4 |
23,27 |
|
|
СКИП-1-12-4-2,0 |
2 |
12 |
4 |
23,33 |
|
|
СКИП-1Б-0-2-2,0 |
1 |
0 |
2 |
23,24 |
|
|
СКИП-1Б-0-3-2,0 |
1 |
0 |
3 |
23,33 |
|
|
СКИП-1Б-0-4-2,0 |
1 |
0 |
4 |
23,39 |
|
|
СКИП-1Б-3-0-2,0 |
1 |
3 |
0 |
23,10 |
|
|
СКИП-1Б-6-0-2,0 |
1 |
6 |
0 |
23,13 |
|
|
СКИП-1Б-8-0-2,0 |
1 |
8 |
0 |
23,15 |
|
|
СКИП-1Б-12-0-2,0 |
1 |
12 |
0 |
23,19 |
|
|
СКИП-1Б-3-2-2,0 |
2 |
3 |
2 |
23,34 |
|
|
СКИП-1Б-6-4-2,0 |
2 |
6 |
4 |
23,51 |
|
|
СКИП-1Б-12-4-2,0 |
2 |
12 |
4 |
23,57 |
|
|
СКИП-1-0-2-2,5 |
1 |
0 |
2 |
2.5 |
26,02 |
|
СКИП-1-0-3-2,5 |
1 |
0 |
3 |
26,11 |
|
|
СКИП-1-0-4-2,5 |
1 |
0 |
4 |
26,17 |
|
|
СКИП-1-3-0-2,5 |
1 |
3 |
0 |
25,88 |
|
|
СКИП-1-6-0-2,5 |
1 |
6 |
0 |
25,91 |
|
|
СКИП-1-8-0-2,5 |
1 |
8 |
0 |
25,93 |
|
|
СКИП-1-12-0-2,5 |
1 |
12 |
0 |
25,97 |
|
|
СКИП-1-3-2-2,5 |
2 |
3 |
2 |
26,12 |
|
|
СКИП-1-6-4-2,5 |
2 |
6 |
4 |
26,29 |
|
|
СКИП-1-12-4-2,5 |
2 |
12 |
4 |
26,35 |
|
|
СКИП-1Б-0-2-2,5 |
1 |
0 |
2 |
26,26 |
|
|
СКИП-1Б-0-3-2,5 |
1 |
0 |
3 |
26,35 |
|
|
СКИП-1Б-0-4-2,5 |
1 |
0 |
4 |
26,41 |
|
|
СКИП-1Б-3-0-2,5 |
1 |
3 |
0 |
26,12 |
|
|
СКИП-1Б-6-0-2,5 |
1 |
6 |
0 |
26,15 |
|
|
СКИП-1Б-8-0-2,5 |
1 |
8 |
0 |
26,17 |
|
|
СКИП-1Б-12-0-2,5 |
1 |
12 |
0 |
26,21 |
|
|
СКИП-1Б-3-2-2,5 |
2 |
3 |
2 |
26,36 |
|
|
СКИП-1Б-6-4-2,5 |
2 |
6 |
4 |
26,53 |
|
|
СКИП-1Б-12-4-2,5 |
2 |
12 |
4 |
26,59 |
|
Исполнения стоек СКИП-2
|
Типоисполнение |
Kоличество клеммных панелей, шт |
Kоличество клемм, шт |
Н, м |
Масса, кг |
|
|---|---|---|---|---|---|
|
измерительных |
силовых |
||||
|
СКИП-2-0-3-2,0 |
1 |
0 |
3 |
2,0 |
28,96 |
|
СКИП-2Б-0-3-2,0 |
1 |
0 |
3 |
29,20 |
|
|
СКИП-2-0-4-2,0 |
1 |
0 |
4 |
29,04 |
|
|
СКИП-2Б-0-4-2,0 |
1 |
0 |
4 |
29,28 |
|
|
СКИП-2-0-8-2,0 |
1 |
0 |
8 |
29,27 |
|
|
СКИП-2Б-0-8-2,0 |
1 |
0 |
8 |
29,51 |
|
|
СКИП-2-6-0-2,0 |
1 |
6 |
0 |
28,84 |
|
|
СКИП-2-6-4-2,0 |
2 |
6 |
4 |
29,27 |
|
|
СКИП-2Б-6-4-2,0 |
2 |
6 |
4 |
29,48 |
|
|
СКИП-2-12-0-2,0 |
1 |
12 |
0 |
28,95 |
|
|
СКИП-2-12-4-2,0 |
2 |
12 |
4 |
29,35 |
|
|
СКИП-2Б-12-4-2,0 |
2 |
12 |
4 |
29,59 |
|
|
СКИП-2-12-6-2,0 |
2 |
12 |
6 |
29,59 |
|
|
СКИП-2Б-12-6-2,0 |
2 |
12 |
6 |
29,83 |
|
|
СКИП-2-24-0-2,0 |
1 |
24 |
0 |
29,32 |
|
|
СКИП-2-24-8-2,0 |
2 |
24 |
8 |
29,88 |
|
|
СКИП-2Б-24-8-2,0 |
2 |
24 |
8 |
30,12 |
|
|
СКИП-2-36-4-2,0 |
2 |
36 |
4 |
29,79 |
|
|
СКИП-2Б-36-4-2,0 |
2 |
36 |
4 |
30,03 |
|
|
СКИП-2-12-4-2,0 |
1 |
48 |
0 |
29,70 |
|
|
СКИП-2-0-3-2,5 |
1 |
0 |
3 |
2,5 |
31,70 |
|
СКИП-2Б-0-3-2,5 |
1 |
0 |
3 |
31,94 |
|
|
СКИП-2-0-4-2,5 |
1 |
0 |
4 |
31,78 |
|
|
СКИП-2Б-0-4-2,5 |
1 |
0 |
4 |
32,02 |
|
|
СКИП-2-0-8-2,5 |
1 |
0 |
8 |
32,01 |
|
|
СКИП-2Б-0-8-2,5 |
1 |
0 |
8 |
32,25 |
|
|
СКИП-2-6-0-2,5 |
1 |
6 |
0 |
31,58 |
|
|
СКИП-2-6-4-2,5 |
2 |
6 |
4 |
31,98 |
|
|
СКИП-2Б-6-4-2,5 |
2 |
6 |
4 |
32,22 |
|
|
СКИП-2-12-0-2,5 |
1 |
12 |
0 |
31,69 |
|
|
СКИП-2-12-4-2,5 |
2 |
12 |
4 |
32,09 |
|
|
СКИП-2Б-12-4-2,5 |
2 |
12 |
4 |
32,33 |
|
|
СКИП-2-12-6-2,5 |
2 |
12 |
6 |
32,33 |
|
|
СКИП-2Б-12-6-2,5 |
2 |
12 |
6 |
32,57 |
|
|
СКИП-2-24-0-2,5 |
1 |
24 |
0 |
32,06 |
|
|
СКИП-2-24-8-2,5 |
2 |
24 |
8 |
32,62 |
|
|
СКИП-2Б-24-8-2,5 |
2 |
24 |
8 |
32,86 |
|
|
СКИП-2-36-4-2,5 |
2 |
36 |
4 |
32,53 |
|
|
СКИП-2Б-36-4-2,5 |
2 |
36 |
4 |
32,77 |
|
|
СКИП-2-12-4-2,5 |
1 |
48 |
0 |
32,44 |
|
Конструкция
Конструктивно стойка представляет собой подставку (отрезок стальной трубы с приваренными к ней опорной плитой и панелью), на которой установлены клеммные панели с измерительными и силовыми клеммами. Клеммные панели закрываются откидной крышкой. Крышка снабжена замком и имеет две наклонные плоскости для нанесения идентификационной информации.
Крышка откидывается на 1800.
Двусторонний доступ для обслуживания.
Возможна установка крышки-плаката.
Конструкция измерительных и силовых клемм обеспечивает возможность подключения к ним проводов и кабелей без специального оконцевания.
Трассы прокладки проводников расположены таким образом, что присоединяемые к верхним клеммным панелям измерительные проводники не перекрывают поверхностей нижних клеммных панелей.
Возможна поставка контрольно-измерительных стоек с закрепленными на них одно-, двухканальными диодно-резисторными блоками БДРМ-10-2-ХХ-K-УХЛ1 или БДРМ-25-2-ХХ-К-УХЛ1, с подключением их к клеммной панели стойки.
По согласованию с заказчиком стойки могут поставляться в комплекте с измерительными и силовыми кабельными наконечниками.
Высота стойки может быть изменена по согласованию с
заказчиком.
Габаритные и установочные размеры
|
|
Для СКИП-1 D=144мм.
Для СКИП-2 D=159мм.
Пример записи условного обозначения изделия при заказе
а) для поставки в пределах России:
Стойка контрольно-измерительного пункта
СКИП-2Б-6-4-2,0-УХЛ1; ИЖСК.301421.007 ТУ
б) Для поставок на экспорт:
Стойка контрольно-измерительного пункта СКИП-2Б-6-4-2,0-УХЛ1, экспорт; ИЖСК.301421.007 ТУ
