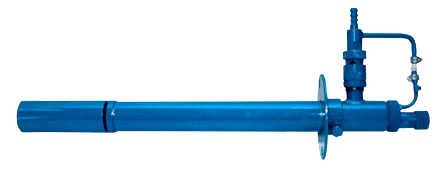

Запально-сигнализирующее устройство инжекционное ЗCУ-ПИ-45-L (Промышленный стандарт)
НАЗНАЧЕНИЕ
Устройство запальное
ЗСУ-ПИ-45- L
предназначено для
розжига и контроля
пламени мазутных и
газовых горелок на
котлах любой
производительности под
разрежением и с
уравновешенной тягой;
работает на природном
газе (или
пропан-бутановой смеси)
и имеет электрический
выходной сигнал,
указывающий на наличие
собственного факела и
факела горелки.
ПРИНЦИП ДЕЙСТВИЯ
Основан на получении
газо-воздушной смеси с
использованием газового
эжектора, последующем её
розжиге и сигнализации о
наличии собственного
факела и факела горелки.
ОСОБЕННОСТИ:
-
Встроенный эжектор позволяет при колебаниях давления питающего газа в широком диапазоне обеспечить надежный розжиг и работу без отрыва пламени;
-
Имеет устойчивый факел в сносящих и закрученных потоках;
-
Допускает колебания давления питающего газа в широком диапазоне;
-
Возможность подключения к системе управления растопки котла;
-
Простота в монтаже и техническом обслуживании.
Вариант комплектации 03 обеспечивает:
-
Формирование командного сигнала на открытие и закрытие электромагнитного клапана типа КЭГ-15/6-0,25 запального устройства - регулируемая длительность попытки розжига от 10с до 30с;
-
Формирование сигнала включения источника высокого напряжения типа БИР-6 (ИВН); Снятие команды, открывающей клапан и выработку аварийного сигнала при пропадании факела запальника;
-
Автоматическое отключение электромагнитного клапана и блока искрового розжига при срабатывании технологической защиты котла с любого состояния;
-
Автоматическое отключение блока искрового розжига при успешном розжиге запальника
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Диапазон
рабочего
давления газа
перед
запальником: |
|
|
Время розжига факела запальника при подаче управляющего сигнала |
10 с |
|
Запаздывание выходного сигнала о наличии (отсутствии) пламени |
2 с |
|
Длина активной части пламени запальника при давлении газа 40 кПа |
1 м |
|
Диаметр погружаемой части запальника |
60 мм |
|
Длина погружаемой части запальника L |
0,25 м - 5 м |
|
Тепловая мощность при работе на природном газе, мах |
110 кВт |
ИСПОЛНЕНИЕ ЗСУ В
ЗАВИСИМОСТИ ОТ
НАЗНАЧЕНИЯ:
|
Исполнение |
Назначение |
|
ЗСУ-ПИ-45- L |
|
|
- 02 |
Раздельный контроль запального и основного факелов при помощи ионизационного и фотодатчика |
|
- 03 |
Автоматический дистанционный розжиг, раздельный контроль запального и основного факелов при помощи ионизационного и фотодатчика |
КОМПЛЕКТНОСТЬ ПОСТАВКИ В
ЗАВИСИМОСТИ ОТ
ИСПОЛНЕНИЯ:
|
Наименование |
Вариант комплектации |
||
|
|
01 |
02 |
03 |
|
Запальное устройство с встроенным ионизационным датчиком, разрядником и установочным фланцем |
1 |
1 |
1 |
|
Блок розжига запальника БРЗ-04 -М1 |
- |
- |
1 |
|
Сигнализатор горения "Луч-1АМ" |
1 |
2 |
1 |
|
Фотодатчик ФД-02 (ФД-05ГМ) или УСКФ-И |
- |
1 |
1 |
|
Блок искрового розжига БИР-6 |
1 |
1 |
1 |
|
Электромагнитный клапан КЭГ-15 / 6-0,25 |
1 |
1 |
1 |
|
Фильтр газовый сетчатый |
1 |
1 |
1 |
|
Газовый шланг 12 |
1 |
1 |
1 |
|
Хомуты |
2 |
2 |
2 |
|
ЗИП |
1 |
1 |
1 |
|
Паспорт на комплект ЗСУ |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
*Для газовых горелок
может комплектоваться
устройством УСКФ-И.
**При комплектации
блоком БРЗ-04-М1 -
функции контроля пламени
запальника введены в
блок БРЗ-04-М1.

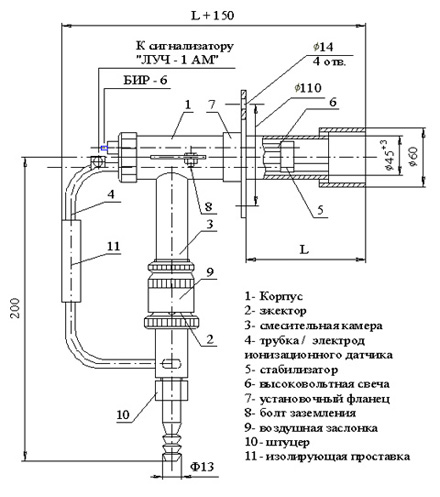

Принцип работы запальника.
Запальное устройство представляет собой инжекционную горелку с ионизационным датчиком и высоковольтной свечой, монтируется на фланце установочной трубы. Газ подводится к штуцеру 4 запальника.
При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла 2 эжектора через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между сопловым блоком 5 и корпусом 1. После подачи высокого напряжения от блока искрового розжига БИР-6 на электрод 6 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 4, увеличивая длину и устойчивость факела.
Количество воздуха, поступающего в эжектор, регулируется с помощью воздушной заслонки 9, начиная с открытого положения- в большинстве случаев регулировка не требуется.
Наличие факела
запальника
контролируется
ионизационным датчиком 4
с помощью сигнализатора
горения ЛУЧ-1АМ или
блоком розжига
запальника БРЗ-04-М1.
ЗАПАЛЬНО -
СИГНАЛИЗИРУЮЩЕЕ
УСТРОЙСТВО ЗСУ-ПИ-45-L:

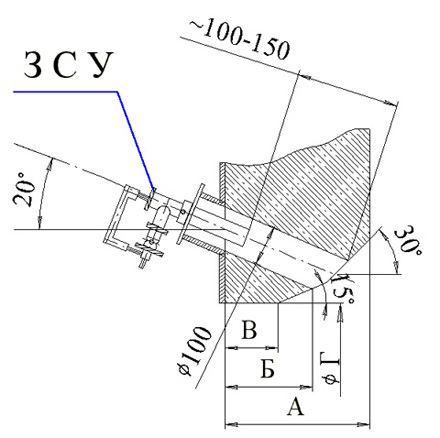

РЕКОМЕНДУЕМАЯ СХЕМА
УСТАНОВКИ ЗСУ-ПИ-45-L НА
КОТЛАХ СЕРИИ ДКВр
|
Типоразмер котла |
Типоразмер горелки |
А |
Б |
В |
Г |
Рекомендуемый типоразмер запальника |
|
ДКВр-2,5-13 |
ГМГ-1,5м |
250 |
125 |
50 |
250 |
ЗСУ-ПИ-45-250 |
|
ДКВр-4-13 |
ГМГ-2м |
250 |
150 |
60 |
270 |
|
|
ДКВр-6,5-13 |
ГМГ-4м |
320 |
200 |
80 |
380 |
|
|
ДКВр-10-13 |
ГМГ-5м |
320 |
200 |
80 |
380 |
|
|
ДКВр-20-13 |
Запальник размещается в штатной установочной трубе по оси горелки |
ЗСУ-ПИ-45-900 |
||||
Сделать заказ и запросить дополнительную информацию по ЗCУ-ПИ-45-L Вы можете здесь.
