Запально-сигнализирующее устройство ЗCУ-ПИ-60
НАЗНАЧЕНИЕ
Запально-сигнализирующее
устройство предназначено
для розжига мазутных и
газовых горелок котлов
любой
производительности,
работающих под наддувом
( до 500 Па),
разрежением и с
уравновешенной тягой.
Работает на среднем
давлении природного
газа, пропан-бутановой
смеси и осуществляет
контроль собственного
факела и факела горелки.
Используемые условные обозначения:

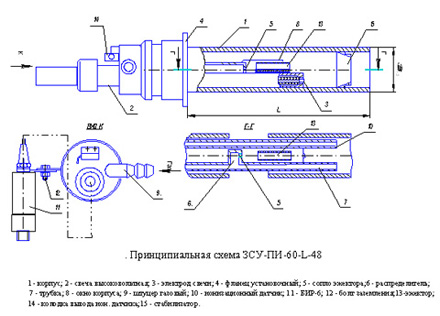

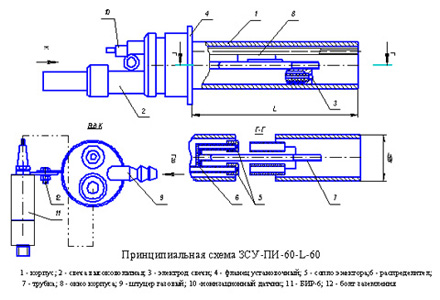

ЗСУ-ПИ-60-L- ХХ - YY - запально-сигнализирующее устройство инжекционное типа ЗСУ-ПИ-60 длиной погружаемой части L мм.
ХХ =
60 - вариант корпуса
запальника из трубы D=60мм;
ХХ = 48 - вариант
корпуса запальника из
трубы D=48мм;
YY - вариант
комплектации в
соответствии с таблицей
1.
|
N |
Наименование параметра |
Размерность |
Величина |
|
1 |
Диапазон рабочего давления природного газа перед запальником |
кПа (кг/см2) |
5 -100 |
|
2 |
Длина погружаемой части запальника, L |
мм |
250; 500 5000,
|
|
3 |
Длина активной части пламени запальника при давлении газа 40 кПа и отсутствии разрежения* |
м |
1 |
ВАРИАНТЫ КОМПЛЕКТАЦИИ:
|
Наименование |
Вариант |
||
|
|
01 |
02 |
03 |
|
Запальник с
установленным
фланцем, |
1 |
1 |
1 |
|
Сигнализатор горения "Луч-1АМ" |
1 |
2 |
1 |
|
Фотодатчик
ФД-02, ФД-05ГМ
|
- |
1 |
1 |
|
Блок искрового розжига БИР-6 |
1 |
1 |
1 |
|
Электромагнитный клапан КЭГ-15/6-0,25 |
1 |
1 |
1 |
|
Фильтр газовый (входит в клапанную сборку) |
1 |
1 |
1 |
|
Газовый шланг Ф12 |
1 |
1 |
1 |
|
Хомуты |
2 |
2 |
2 |
|
ЗИП- сопла: 2,5;
2; прокладка 6
|
1 |
1 |
1 |
|
Блок розжига БРЗ-04-М1 ** |
- |
- |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
* Для
газовых горелок может
комплектоваться
устройством УСКФ-И.
** При комплектации
блоком БРЗ-04-М1 -
функции контроля пламени
запальника введены в
блок БРЗ-04-М1.
Сделать заказ и запросить дополнительную информацию по ЗCУ-ПИ-60 Вы можете здесь.
