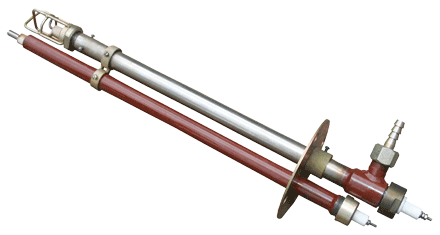

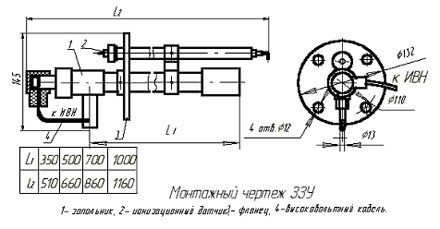

Запально-защитные устройства пневматические ЗЗУ-х
НАЗНАЧЕНИЕ
Запально-защитные
устройства (ЗЗУ)
предназначены для
дистанционного розжига
горелок, работающих на
жидком или газообразном
топливе, а также для
контроля наличия пламени
в топках котлоагрегатов.
ЗЗУ включаются в общую
схему автоматики котла,
либо работают
самостоятельно.
МОДИФИКАЦИИ ЗЗУ:
|
Тип |
Принцип контроля наличия пламени |
|
ЗЗУ-3 |
Контроль запального факела при помощи ионизационного датчика |
|
ЗЗУ-4 |
Контроль наличия запального факела ионизационным датчиком; основного факела фотодатчиком. |
|
ЗЗУ-6 |
Контроль наличия запального и основного факелов фотодатчиком. |
|
ЗЗУ-7 |
Контроль наличия факела на каждой из горелок в топке фотодатчиками (для горелок ГМГ на котлах ДКВР). Предусмотрен поочередный розжиг горелок и соответствующее переключение фотодатчиков на один сигнализатор |
КОМПЛЕКТНОСТЬ ПОСТАВКИ В
ЗАВИСИМОСТИ ОТ
ИСПОЛНЕНИЯ:
|
Состав |
ЗЗУ-3 |
ЗЗУ-4 |
ЗЗУ-6 |
ЗЗУ-7 |
|
Запальник |
1 |
1 |
1 |
2 |
|
Сигнализатор горения Луч-1АМ |
1 |
2 |
1 |
1 |
|
Ионизационный датчик |
1 |
1 |
- |
- |
|
Фотодатчик ФД-02 |
- |
1 |
1 |
2 |
|
Источник высокого напряжения ИВН |
1 |
1 |
1 |
2 |
|
Клапан электромагнитный КЭГ-15/6-0.25 |
1 |
1 |
1 |
2 |
|
Фланец установочный |
1 |
1 |
1 |
2 |
|
Шланг газовый |
1 |
1 |
1 |
2 |
|
Провод высокого напряжения |
|
|
|
|
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
1. Напряжение питания сигнализатора горения, электромагнитного клапана и источника высокого напряжения |
~220 В |
|
2. Частота, Гц |
50 |
|
3. Длина погружной части запальника, мм |
350, 500, 700,1000 |
|
4. Давление газа, кГ/см2 |
0.01-5.0 |
|
5. Расход газа, кг/ч, не более |
8 |
|
6. Длина факела при нормальном режиме горения, мм |
не менее 800 |
|
7. Время срабатывания устройства контроля, с, не более |
2 |
ПРИНЦИП РАБОТЫ
При подаче питания
(220В) на
электромагнитный клапан
и ИВН, соединенного с
запальником
высоковольтным проводом
- электромагнитный
клапан открывает подачу
газа на запальник, а ИВН
подает высокое
напряжение на
центральный электрод
запальника, в искровом
промежутке появляется
искра, которая разжигает
газо-воздушную смесь.
Наличие (отсутствие) факела запальника фиксируется ионизационным датчиком (ЗЗУ-3, ЗЗУ-4) или фотодатчиком (ЗЗУ-6, ЗЗУ-7), сигнал от датчиков передается на сигнализатор горения ЛУЧ-1АМ, на выходе которого появляется выходной релейный сигнал, который удерживает клапан в открытом положении при наличии факела и отключает ИВН. После розжига запальника производится розжиг горелки, контроль за наличием (отсутствием) факела горелки осуществляется фотодатчиком и сигнализатором горения ЛУЧ-1АМ.
