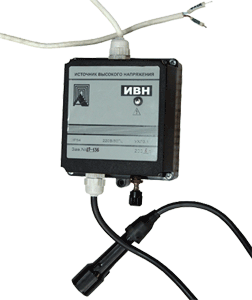

Источник высокого напряжения ИВН
НАЗНАЧЕНИЕ
Источник высокого
напряжения предназначен
для искрового розжига
газовых запальных
горелок котельных
агрегатов.
УСТРОЙСТВО
ИВН выполнен в виде
отдельного прибора
блочной конструкции.
Внутри корпуса крепится
катушка высокого
напряжения, плата с
навесными элементами.
Вывод высоковольтного
провода осуществляется
через специальный
уплотнитель,
закрепленный в боковой
стенке корпуса.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Энергия искры, Дж не менее |
0,08 |
|
Длительность одного включения при розжиге горючей смеси, не более, с |
30 |
|
Рабочий искровой промежуток при нормальных условиях, мм |
5 |
|
Длина провода высокого напряжения, м |
1,5 |
|
Параметры
электропитания
|
|
|
Температура окружающей среды, С |
50 |
|
Относительная влажность при 250С % не более |
95 |
|
Длина поставляемого кабеля, м |
1 |
|
Габариты, мм |
150х130х45 |
|
Масса, кг не более |
0.3 |

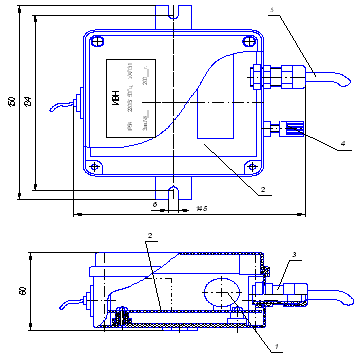

ГАБАРИТНЫЕ И
УСТАНОВОЧНЫЕ РАЗМЕРЫ ИВН
1.
Трансформатор
высоковольтный
2. Плата электроники
3. Гермоввод
4. Земля
Сделать заказ и запросить дополнительную информацию по ИВН Вы можете здесь.
