Клапан элетромагнитный газовый КЭГ-15/6-0,25
НАЗНАЧЕНИЕ
Предназначен для
перекрытия трубопроводов
в системах с
дистанционным
управлением и
изготавливается для нужд
различных отраслей
промышленности.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Используются в схемах
автоматического розжига,
регулирования и защиты
котлов,
теплогенераторов,
отопительных установок,
для управления потоком
газа в качестве элемента
управляющего движением
газа.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Давление условное, Ру |
0,25 МПа (2,5 кгс/см2) |
|
Условный проход |
15 мм |
|
Рабочая среда |
Воздух, инертные газы, природные газы, смесь типа пропан-бутан |
|
Температура рабочей среды |
от - 40 до + 45 С |
|
Герметичность затворов клапанов |
По классу В ГОСТ 9544 |
|
Напряжение управления электромагнитом |
220 +- 22 В |
|
Род тока |
Переменный, 50Гц |
|
Номинальная потребляемая мощность |
20 Ва |
|
Присоединение к трубопроводу |
Муфтовое, труб. 1/2" |
|
Масса клапана, не более |
2,0 кг |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
-
Положение клапана на трубопроводе - вертикальное
-
Обесточенное положение - закрытое
-
Условия эксплуатации - У3 ГОСТ 15150
-
Степень защиты от пыли и влаги - IР65 ГОСТ 14254, класс защиты - 01
-
Режим работы - продолжительный по ГОСТ 12434, ПВ- 100%

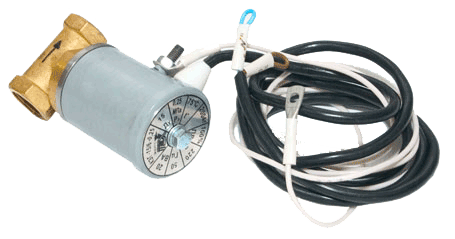

Электромагнитный клапан типа КЭГ-15/6-0,25 состоит из корпуса 1, электромагнита 2, якоря 3, двух проводов подачи питания 4 и заземляющего провода с наконечником 5.
Электромагнитный клапан
устанавливается на
горизонтальном участке
трубопровода
электромагнитом
вертикально, направление
движение среды должно
соответствовать стрелке
на корпусе 1. Для
избежания засорения
клапана окалиной,
ржавчиной, находящейся в
трубопроводе
рекомендуется на входе в
клапан устанавливать
сетчатый фильтр.
