Сигнализатор горения "ЛУЧ-1АМ"
НАЗНАЧЕНИЕ
Прибор 'Луч-1АМ'
предназначен для
контроля и индикации
наличия факела горелки в
топках котлоагрегатов
фотодатчиком,
контрольным электродом
или контроля факела
запальника ионизационным
датчиком.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Используется в составе
запально-защитных
устройств ЗЗУ или в
качестве
самостоятельного прибора
контроля горения факела
горелки в
технологических
установках.
ПРИНЦИП ДЕЙСТВИЯ
Используется принцип
выделения и усиления
переменного сигнала,
характеризующего
излучение факела в
топке. Фотодатчик
преобразует пульсации
яркости факела горелки в
электрический сигнал,
поступающий в прибор
ЛУЧ-1АМ для обработки и
выдачи дискретного
сигнала в схему защиты
котлы. Ионизационный
датчик (контрольный
электрод) преобразует
пульсации
электропроводимости
факела.
КОНСТРУКЦИЯ

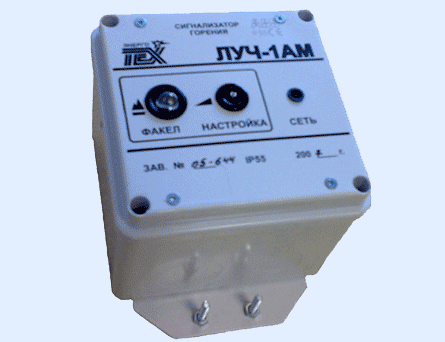

Сигнализатор факела
состоит из
пластмассового корпуса и
электронной схемы
усилителя с полосой
частот 2 - 20 Гц и
релейным выходом. На
передней панели
расположены индикаторы
наличия питания СЕТЬ,
горения ФАКЕЛ и
регулятор усиления На
задней крышке приведена
типовая схема
подключения прибора,
подачи питания к внешним
цепям сигнализации. Для
доступа к клеммной
колодке необходимо снять
заднюю крышку
сигнализатор.
ОСОБЕННОСТИ:
-
Простота настройки прибора;
-
Возможность работы с фотодатчиками инфракрасного и ультрафиолетового излучения, а также с ионизационными датчиками и контрольными электродами;
-
Повышенная помехозащищенность от сетевой наводки (200 мВ);
-
Возможность работы при питании ~220В или = 24В
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
1. Длина линии
датчик-сигнализатор:
|
|
|
2. Температура окружающей среды |
- 40 +600С |
|
3.
Чувствительность
на частоте 15 Гц
при усилении, не
хуже |
|
|
4. Напряжение питания |
~220 В или = 24 В |
|
5. Допустимая
нагрузка по
коммутации
внешних цепей
|
|
|
6. Быстродействие сигнализатора, не более |
2 с |
|
7. Габаритные размеры: длина х ширина х высота, мм |
160 х 100 х 110 |
|
8. Масса сигнализатора |
0,6 кг |

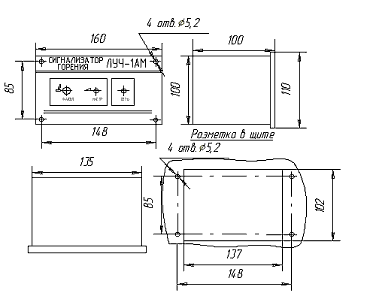

ГАБАРИТНЫЙ ЧЕРТЕЖ

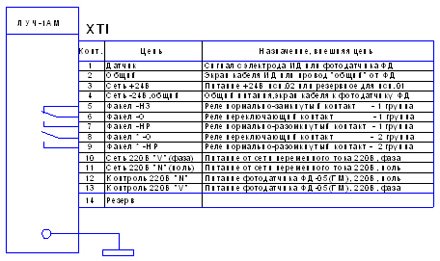

ВЫХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЦЕПИ СИГНАЛИЗАТОРА
ЛУЧ-1АМ

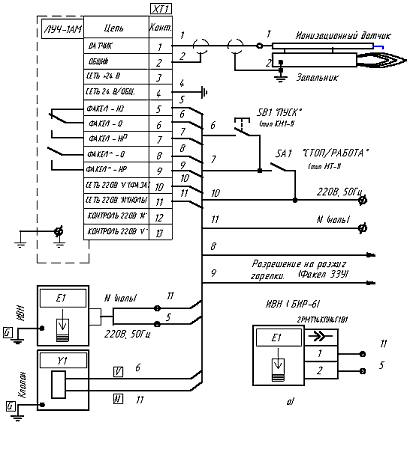

СХЕМА УПРАВЛЕНИЯ
РОЗЖИГОМ ЗАПАЛЬНИКА
Примечания. 1. Вариант сигнализатора "ЛУЧ-1АМ" с 14 клеммной колодкой ХТ1 не имеет отличий по схеме подключения, переключатель "ФД-ИД" на промежуточной панели установить в положение "ИД". 2. Монтаж вести проводами с сечением 0,5 мм2.

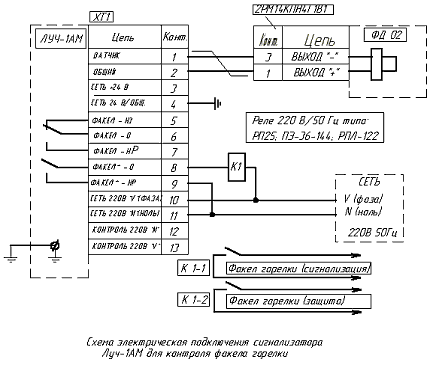

Схема электрическая подключения сигнализатора ЛУЧ-1АМ для контроля факела горелки
Примечания. 1. Вариант
сигнализатора "ЛУЧ-1АМ"
с 14 клеммной колодкой
ХТ1 не имеет отличий по
схеме подключения,
переключатель "ФД-ИД" на
промежуточной панели
установить в положение
"ФД". 2. Монтаж вести
проводами с сечением 0,5
мм2.
