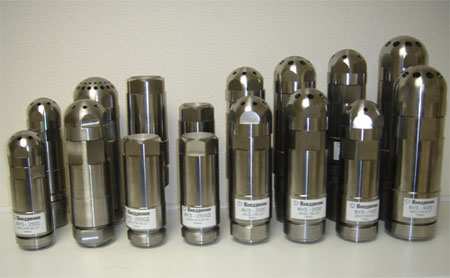

Форсунка пароакустическая "Факел"
НАЗНАЧЕНИЕ
Форсунка предназначена
для распыливания и
дополнительного
дробления частиц мазута
с использованием
акустических колебаний
среды.
Применение форсунок
"ФАКЕЛ" гарантирует
высокоэффективное
сжигание мазута в
энегетических котлах и
приводит к :
-
снижению расхода топлива и повышению КПД котла;
-
снижению вредных выбросов в атмосферу.

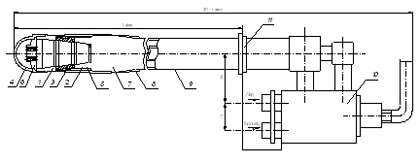

1- корпус; 2- топливный
завихритель; 3- паровой
излучатель; 4- сопло; 5-
прокладка;6- основание;
7- ханикомб; 8-
переходная втулка; 9-
ствол; 10- замок; 11-
фланец.
Экономичность
Экологичность
Надежность Ресурс

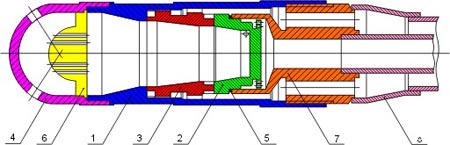

1 - корпус; 2 -
завихритель топливный; 3
- излучатель(паровой
блок); 4 - сопло; 5 -
прокладка; 6 - ханикомб;
7 - основание; 8 -
кольцо
Технические характеристики форсунок
|
|
5-7 |
8-10 |
||||
|
Давление мазута, ати |
5 |
7 |
11 |
12 |
20 |
|
|
Тип |
Обозначение |
Производительность, кг/ч ± 1,5% |
||||
|
ФУЗ-350 |
ГПМ-004.000 |
170 |
210 |
260 |
270 |
350 |
|
ФУЗ-500 |
ГПМ-005.000 |
240 |
300 |
370 |
390 |
500 |
|
ФУЗ-750 |
ГПМ-008.000 |
370 |
450 |
580 |
600 |
770 |
|
ФУЗ-1000 |
ГПМ-010.000 |
480 |
590 |
740 |
780 |
1000 |
|
ФУЗ-1200 |
ГПМ-012.000 |
610 |
740 |
940 |
980 |
1250 |
|
ФУЗ-1500 |
ГПМ-015.000 |
750 |
920 |
1150 |
1200 |
1550 |
|
ФУЗ-2000 |
ГПМ-020.000 |
950 |
1150 |
1520 |
1590 |
2050 |
|
ФУЗ-2500 |
ГПМ-025.000 |
1200 |
1400 |
1850 |
1940 |
2500 |
|
ФУЗ-3000 |
ГПМ-030.000 |
1400 |
1650 |
2220 |
2320 |
3000 |
|
ФУЗ-3500 |
ГПМ-035.000 |
1700 |
2000 |
2630 |
2750 |
3550 |
|
ФУЗ-4000 |
ГПМ-040.000 |
1950 |
2250 |
3000 |
3140 |
4050 |
|
ФУЗ-4500 |
ГПМ-045.000 |
2200 |
2550 |
3410 |
3560 |
4600 |
|
ФУЗ-5000 |
ГПМ-050.000 |
2450 |
2850 |
3780 |
3950 |
5100 |
|
ФУЗ-6000 |
ГПМ-060.000 |
2950 |
3400 |
4520 |
4720 |
6100 |
|
ФУЗ-7500 |
ГПМ-075.000 |
3700 |
4500 |
5640 |
5900 |
7600 |
|
ФУЗ-9000 |
ГПМ-090.000 |
4450 |
5350 |
6750 |
7050 |
9050 |
Сделать заказ и запросить дополнительную информацию по Факел Вы можете здесь.
