Гильзы защитные термометрические ГТ-701, ГТ-711, ГТ-721, ГТ-702, ГТ-712, ГТ-703
Гильза защитная термометрическая предназначена для монтажа датчиков температуры в сосуды под давлением, паровые котлы, трубопроводы и другие объекты. Монтажные размеры по ГОСТ 28537-90.
По способу монтажа и условному давлению измеряемой среды гильзы защитные термометрические подразделяются на три вида:
-
ГТ-701, ГТ-711, ГТ-721 - гильзы цилиндрические резьбовые (давление измеряемой среды 25 МПа);
-
ГТ-702, ГТ-712 - гильзы конические резьбовые (давление измеряемой среды 50 МПа );
-
ГТ-703 - гильзы конические приварные ( давление измеряемой среды 50 МПа ).
Гильза защитная цилиндрическая резьбовая
Материал: сталь 12Х18Н10Т ГОСТ 5632-72, сталь 10Х17Н13М2Т ГОСТ 5632-72. Условное давление измеряемой среды 25 МПа.

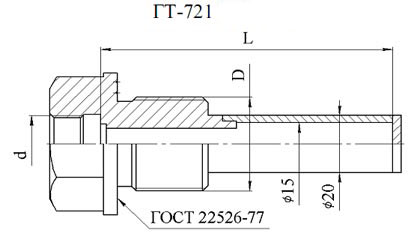

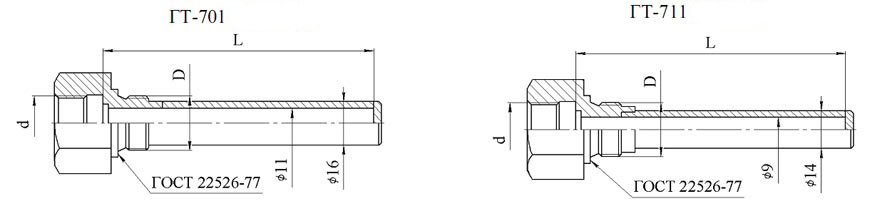

Рис. 1. Гильзы защитные ГТ-701, ГТ-711, ГТ-721.
Таблица 1. Основные размеры гильз цилиндрических резьбовых.
|
Условное обозначение |
D |
d |
Длина монтажной части L, мм |
|
ГТ-701 (под подвижный штуцер) |
М20х1,5; М27х2; М33х2; G3/4-В; G1/2 |
М20х1,5 |
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3400 |
|
М27х2 |
1/2NPT* |
||
|
ГТ-711 (под неподвижный штуцер) |
М20х1,5; М27х2; G3/4-В |
М20х1,5 |
|
|
ГТ-721 |
М33х2 |
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
* - Допускается K1/2 по ГОСТ 6111.
Таблица 2. Условия эксплуатации гильз цилиндрических резьбовых.
Длина L, мм
60
80, 100, 120, 160
200, 250, 320
400,500, 630, 800, 1000
1250, 1600, 2000
2500*, 3150*, 3400*
Предельная скорость потока, м/с
пар
50
40
25
5
2
1
вода
6
4
2,5
0,5
0,2
0,1
* - За исключением ГТ-721.
Пример обозначения при заказе
|
Гильза термометрическая ГТ-701 - |
М20х1,5 - |
М20х1,5 - |
12Х18Н10Т - |
320 |
|
1 |
2 |
3 |
4 |
5 |
где
-
Наименование, условное обозначение защитной гильзы;
-
Размер монтажной резьбы D;
-
Размер внутренней резьбы d;
-
Материал;
-
Длина монтажной части L .
Гильза защитная коническая резьбовая
Материал: сталь 12Х18Н10Т ГОСТ 5632-72, сталь 10Х17Н13М2Т ГОСТ 5632-72. Условное давление измеряемой среды 50 МПа.

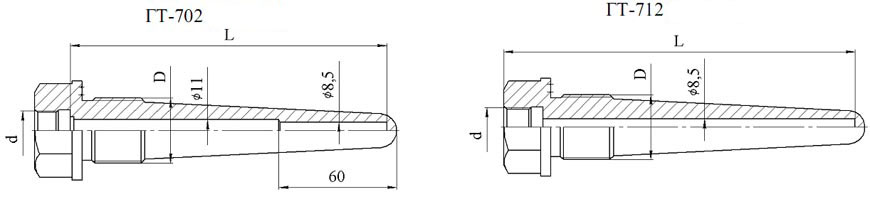

Рис. 2. Гильзы защитные ГТ-702, ГТ-712.
Таблица 3. Основные размеры гильз защитных конических резьбовых.
|
Условное обозначение |
D |
d |
Длина монтажной части L, мм |
|
|
ГТ-702 (под подвижный штуцер) |
М20х1,5; М24х1,5; М33х2; G3/4-В |
М20х1.5 |
|
|
|
М33х2 |
1/2NPT* |
|||
|
ГТ-712 (под неподвижный штуцер) |
М24х1,5; М33х2 |
М20х1,5 |
* - Допускается K1/2 по ГОСТ 6111.
Таблица 4. Условия эксплуатации гильз конических резьбовых.
|
Длина, L, мм |
60, 80, 100 |
120, 160 |
200, 250, 320 |
400,500, 630 |
|
|
Предельная скорость потока, м/с |
пар |
150 |
120 |
100 |
70 |
|
вода |
12 |
10 |
7,5 |
4 |
|
Пример обозначения при заказе
|
Гильза термометрическая ГТ-702 - |
М33х2 - |
М20х1,5 - |
12Х18Н10Т - |
320 |
|
1 |
2 |
3 |
4 |
5 |
где
-
Наименование, условное обозначение защитной гильзы;
-
Размер монтажной резьбы D;
-
Размер внутренней резьбы d;
-
Материал;
-
Длина монтажной части L .
Гильза защитная коническая приварная
Материал: сталь 12Х1МФТ ГОСТ 20072-74. Условное давление измеряемой среды 50 МПа.

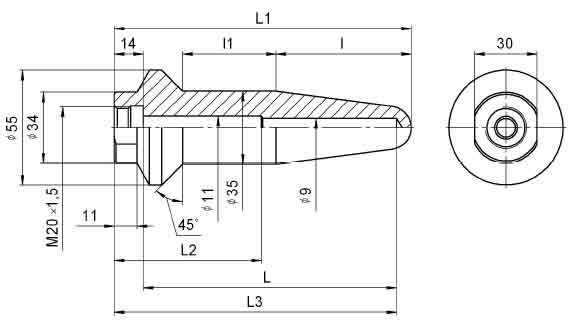

Рис. 3 Гильзы защитные ГТ-703.
Таблица 5. Основные размеры и условия эксплуатации гильз конических приварных.
|
Условное обозначение |
Размеры, мм |
Предельная скорость потока, м/с |
||||||
|
L |
L1 |
L2 |
L3 |
l1 |
l |
пар |
вода |
|
|
ГТ-703 |
120 |
143 |
71 |
136 |
45 |
65 |
120 |
10 |
|
160 |
183 |
111 |
176 |
60 |
90 |
|||
|
200 |
223 |
151 |
216 |
75 |
115 |
100 |
7,5 |
|
Пример обозначения при заказе
|
Гильза термометрическая ГТ-703 - |
12Х1МФ - |
162 |
|
1 |
2 |
3 |
где
-
Наименование, условное обозначение защитной гильзы;
-
Материал;
-
Длина монтажной части L.
