Измерители - регуляторы многофункциональные МИР-7200 (измерительные регуляторы)

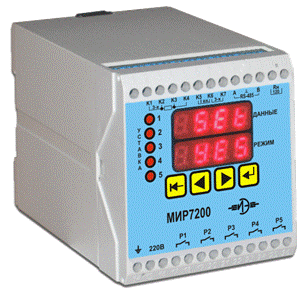

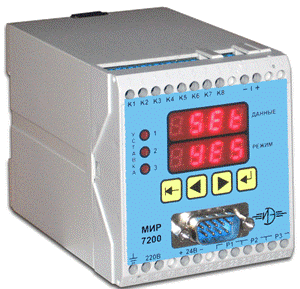

| Рис. 1 Вариант исполнения каналов коммутации А, Б, В | Рис. 2 Вариант исполнения каналов коммутации Г |
Измерители-регуляторы МИР-7200 предназначены:
-
Для использования в качестве измерителя температуры, измерителя давления, измерителя расхода, уровня
-
Для измерения силы и напряжения постоянного тока (в т.ч. сигналов от термопар) для измерения сопротивления (в т.ч. сигналов от термопреобразователей сопротивления)
-
Для преобразования измеряемого параметра в выходной унифицированный сигнал постоянного тока в диапазонах 0…5мА , 4…20мА, 0…20мА (аналоговый выход)
-
Для индикации значения измеряемого параметра на встроенных индикаторах в абсолютных и в условных единицах
-
Для передачи информации и регулировании измеряемого параметра через интерфейс RS- 232C, либо RS-485 с помощью компьютера (протокол обмена данными MODBUS RTU)
-
Для сигнализации и регулирования превышения пороговых значений измеряемого параметра: регулятор температуры, регулятор давления.
Измерители-регуляторы МИР-7200 могут использоваться в системах регулирования и управления технологическими процессами в энергетике, металлургии, нефтехимии и др. отраслях промышленности.
-
Измерители-регуляторы имеют один измерительный канал с гальванической развязкой вход-выход и до пяти гальванически развязанных каналов коммутации цепей переменного и постоянного тока для дискретного регулирования измеряемого параметра.
-
Состояния каналов коммутации (замкнуто или разомкнуто) зависят от уставок (уровня срабатывания, гистерезиса и логики срабатывания) и значения измеряемого параметра. Значения уставок задаются потребителем.
-
Значение выходного тока измерительного канала имеет линейную и корнеизвлекающую зависимость от значения измеряемого параметра.
-
В состав измерителя-регулятора МИР-7200 может входить встроенный стабилизированный источник питания постоянного тока с выходным напряжением 24В, с устройством защиты от перегрузок и короткого замыкания и гальванически развязанный от других цепей.
-
Измерители регуляторы являются микропроцессорными приборами. Задание режимов работы блоков возможно с кнопок на передней панели прибора и (или) с компьютера. Связь измерителя-регулятора с компьютером осуществляется через интерфейс последовательной передачи данных RS- 232C , RS-485 ( протокол обмена MODBUS RTU ).
-
Измеритель-регулятор соответствует группе исполнения С3 по ГОСТ 12997 для работы при температуре окружающего воздуха от -10 до +50°С или от -60 до +60°С (по заказу), относительной влажности 95% при температуре +35°С;
-
Измерители-регуляторы соответствуют степени защиты IP 20 по ГОСТ 14254-96.
-
Гарантийный срок эксплуатации измерителя-регулятора –18 месяцев со дня ввода в эксплуатацию.
Пример обозначения многофункционального измерителя-регулятора МИР 7200 при заказе :
| МИР - 7200 | - А - | 1 | - 2 - | 1 | - 1 - | 360 ч | - ТС- | DIN | - ГП |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 | - | Наименование | |
| 2 | - | Вариант исполнения каналов коммутации | |
| А - | оптосимистор-коммутация переменного тока 0,3А, 250В; | ||
| Б - | оптореле - коммутация постоянного и переменного тока 4,5А, 20В | ||
| В - | оптореле - коммутация постоянного и переменного тока 240мА, 400В; | ||
| Г - | реле - коммутация постоянного тока 2А, 250В и переменного тока 5А, 250В; | ||
| (При отсутствии символа блок не имеет в своем составе каналов коммутации) | |||
| (Вариант А, Б, В имеют до трех каналов коммутации, вариант Г- до пяти каналов коммутации) | |||
| 3 | - | Вариант исполнения по типу измеряемых сигналов: | |
| 1 - | сила и напряжение постоянного тока; | ||
| 2 - | сопротивление и сигналы от термосопротивлений; | ||
| 3 - | сила и напряжение постоянного тока, сопротивление, сигналы от термосопротивлений и сигналы от термопар; | ||
| 4 | - | Наличие аналогового выхода: | |
| 0 - | аналогового выхода нет; | ||
| 1 - | аналоговый выход; | ||
| 5 | - | Наличие интерфейса: | |
| 0 - | интерфейса нет; | ||
| 1 - | интерфейс « RS -232 C »; | ||
| 2 - | интерфейс « RS -485» протокол обмена MODBUS RTU; | ||
| 6 | - | Наличие встроенного источника питания: | |
| 0 - | встроенного источника питания нет; | ||
| 1 - | встроенный источник питания; | ||
| 7 | - | Технологическая наработка -360 часов (по заказу); | |
| 8 | - | Термостабилизация -ТС (по заказу); | |
| 9 | - | Тип корпуса: | |
| DIN - | для монтажа на DIN - рейку; | ||
| 01 - | щитовой; | ||
| 10 | - | Наличие Госповерки -ГП (по заказу). | |
Сделать заказ и запросить дополнительную информацию по МИР-7200 Вы можете здесь.
