ЭнИ-404

Продукция > Функциональная аппаратура > ЭнИ-404

---

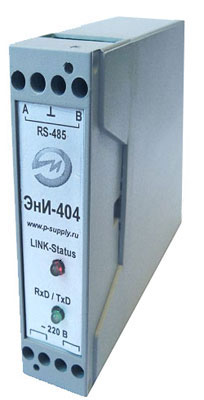

Преобразователь интефейса ЭнИ-404 Bluetooth <-> RS485

Преобразователь интерфейса Bluetooth<->RS485 предназначен для организации беспроводной связи персонального компьютера с сигналами  интерфейсов RS485 любых приборов, объединенных в сеть (до 32 шт.).

Преобразователь интерфейса ЭнИ-404 может использоваться для дистанционного беспроводного контроля промышленного оборудования, работающего с интерфейсом RS485.

Дальность связи персонального компьютера (ноутбука) составляет 10 метров (в зоне прямой видимости).

Преобразователь имеет встроенную гальваническую развязку входов между собой и питающей сетью (1500 В). Работает от электросети (~220 В, 50 Гц).

Количество подключаемых одновременно приборов через 1 адаптер до 32 (определяется интерфейсом RS485).

Дальнейшее увеличения количества приборов возможно, либо через разветвление сети RS485, либо установкой дополнительных преобразователей интерфейса ЭнИ-404.

Предполагаемые возможности разрабатываемой компьютерной программы.

1. Общее количество приборов, подключенных одновременно к одному компьютеру через различные преобразователи интерфейса линейки ЭнИ-401…-404, ограничивается возможностями установленной программы и персонального компьютера.

2. Разрабатываемая в настоящий момент программа может содержать в базе данных информацию о нескольких сотнях приборов.

3. Возможна одновременная работа программы с несколькими приборами (запись конфигурации в один прибор и считывание информации из памяти другого).

4. Поддерживаемый протокол связи программы с приборами МИР, ЭнИ - MODBUS.

Предполагаемая процедура работы с сетью приборов МИР, ЭнИ через преобразователь интерфейса  ЭнИ-404.

1. Оператор с ноутбуком должен приблизиться на расстояние менее 10м к месту установки ЭнИ-404, включить ноутбук и загрузить компьютерную программу. (Не требуется никакого проводного подключения и даже визуального контакта с приборами (в закрытом шкафу).

2. Ноутбук автоматически устанавливает контакт по радио через интерфейс BlueTooth с преобразователем интерфейса ЭнИ-404.

3. Программа автоматически подключается через установленный канал связи к сети RS485 и предоставляет возможность работы с любым, подключенным к данной сети прибором.

4. По окончании работы (смены режимов работы приборов, считывание архивов) ноутбук выключается и оператор уходит. Никакого контакта с приборами не требуется.

Технические данные

1. Скорость обмена по Bluetooth/RS-485 до 115200 Бит/сек.

2. Дальность связи с ПК по Bluetooth (прямая видимость)не более 10 м.

3. Длина линии связи с приборами через RS485 не более 1000м.

4. Количество приборов в сети для RS485 до 32.

5. Напряжение питания 220B (±30%).

6. Частота питающей сети 45…65Гц.

7. Рабочий температурный диапазон от -10 гр. С до +50 гр. С.

8. Габаритные размеры адаптера (мм) 112x75x23.

9. Монтаж на DIN-рейку.

10. Масса (г) не более 300.

Изготовитель гарантирует исправную работу блока в течение 36 месяцев со дня ввода в эксплуатацию.
Средний срок службы 12 лет.

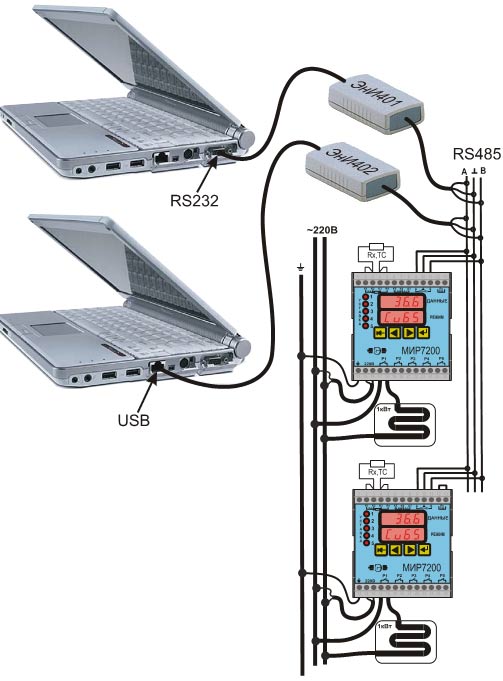

Рис. 1. Пример соединения нескольких приборов типа МИР-7200 через интерфейс RS485 в сеть и подключения этой сети к компьютерному порту RS232 через преобразователь интерфейса  ЭнИ-401 или к компьютерному порту USB через преобразователь интерфейса ЭнИ-402. В современных компьютерах порт RS232 отсутствует. Вследствие этого наиболее актуален преобразователь интерфейса ЭнИ-402 (USB-RS485).		Рис. 2. Пример соединения различных приборов МИР-7200 и ЭнИ-701 через интерфейс RS485 в сеть и подключения этой сети к компьютеру через безпроводной интерфейс типа Bluetooth посредством разработанного преобразователя интерфейса ЭнИ-404. В современных компьютерах Bluetooth интерфейс встроен также как и порт USB
