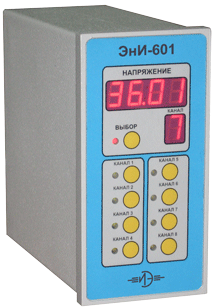

Блоки питания помехоустойчивые (ЭнИ - 601)
-
Блоки ЭнИ - 601 предназначены для преобразования сетевого напряжения 220 B частотой 50 Гц в стабилизированное выходное напряжение постоянного тока.
-
Блоки питания имеют 2, 4, 8 выходных канала, гальванически развязанных между собой и входным питающим напряжением.
-
Блоки питания предназначены для питания измерительных преобразователей или датчиков производственной автоматики и других нагрузок постоянного тока.
-
Блоки питания ЭнИ - 601 могут применяться на атомных станциях для питания измерительных устройств контроля и управлением технологическими процессами.
-
Каждый канал имеют защиту от перегрузки и короткого замыкания.
-
Блоки предназначены для установки на щит.
Основные технические характеристики
|
Выходное напряжение в соответствии с табл.1. |
Потребляемая мощность от сети не более 3,5 ВА на один канал |
|
Максимальный ток нагрузки в соответствии с табл.1. |
Рабочий температурный диапазон -40...+65°C |
|
Класс стабилизации выходного напряжения 0,2 |
Степень защиты IP30, IP65 |
|
Входное напряжение питания 85…265 В |
Габаритные размеры: длинна 180 мм., высота 160 мм., ширина 80 мм |
|
Частота 45…65 Гц |
Масса не более 2,0 кг |
|
Количество каналов 2, 4, 8 |
Возможно изготовление блоков с другими техническими характеристиками |
Таблица 1
|
Uвых,В |
max ток нагрузки |
Кол-во |
Ток К3 <, мА |
Ток срабатывания |
|
36 |
25 |
2, 4, 8 |
15 |
30 |
|
45 |
25 |
60 |
||
|
100 |
40 |
120 |
||
|
24 |
25 |
15 |
30 |
|
|
45 |
25 |
70 |
||
|
100 |
40 |
120 |
||
|
12 |
25 |
15 |
35 |
|
|
45 |
25 |
70 |
||
|
100 |
40 |
130 |
Особенности данной серии
-
Блоки питания имеют встроенную схему «мягкого» запуска с ограничением пускового тока, сетевой фильтр, входной плавкий предохранитель.
-
Имеется возможность включения, и выключения любого канала с помощью кнопок на передней панели.
-
Имеется контроль значения напряжения каждого канала с выводом его на цифровой четырехразрядный индикатор передней панели.
-
Имеется режим автоматического и ручного переключения индикации каналов.
-
Слева от кнопки отключения канала находится трехцветный светодиод:
- зеленый цвет - нормальный режим работы канала;
- мигающий (1Гц) желтый цвет - перегрузка (2% от номинального) канала, срабатывает реле «Сухой контакт» 250В 2А;
- мигающий (1Гц) красный цвет - короткое замыкание на выходе канала (напряжение меньше 12В), срабатывает реле «Сухой контакт» 250В 2А. -
Каждый канал блока имеет защиту от короткого замыкания (КЗ) и перегрузки, а так же цепь аварийной сигнализации отсутствия напряжения на выходе любого канала, или его выхода за допустимые пределы .
-
Автоматическое восстановление канала при снятии короткого замыкания и перегрузки.
-
Возможно, параллельное подключение нескольких каналов одновременно для резервирования питания или увеличения максимального значения выходного тока.
-
Сохранение рабочего состояния блока при исчезновении питания сети на 0,5 сек.
-
При длительном отключении питающей сети блок запоминает последнее состояние, в котором находился ЭнИ - 601 до исчезновения питающей сети.
-
Блок питания выполнен на современной элементной базе с применением импульсных и линейных стабилизаторов напряжения и микроконтроллера.
-
Гарантия 3 года.
-
Средний срок службы 20 лет.
Пример обозначения блока при заказе:
|
ЭнИ-601 |
8 |
36 |
45 |
IP30 |
ТС |
360ч |
ЭИ.95.00.000ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
где:
|
|
5 – конструктивное исполнение:
|
|
2 – Количество каналов: 2, 4, 8 |
6 – Термостабилизация (по заказу) |
|
3 – Выходное напряжение, В |
7 – Технологическая наработка до 360 часов (по заказу) |
|
4 – Максимальный ток нагрузки на канал, мА |
8 – Номер ТУ |
Сделать заказ и запросить дополнительную информацию по ЭнИ - 601 Вы можете здесь.
