| Наименование параметра |
Значение параметра |
| 1 Номинальная тепловая мощьность МВт |
1,2 |
2,4 |
3,6 |
| 2 Коэффициэнт рабочего регулирования не менее |
5 |
3 Номинальное давление топлива
- мазут
- лёгкое жидкое топливо |
20 |
100 |
350
200 |
4 Номинальный расход жидкого топлива при QcH=40,53
МДж/кг
(9680 ккал/кг), кг/ч: |
107 |
214 |
320 |
| 5 Кинематическая вязкость жижкого топлива перед
горелкой, мм2/сек, не более |
44 |
| 6 Температура воздуха перед горелкой, oC |
от 10 до 40 |
| 7 Избыточное давление в камере горения, Па, не
более |
700 |
850 |
1000 |
| 8 Коэффициэнт избытка воздуха при номинальное
тепловой мощности, не более |
1,2 |
9 Содержание окиси углерода в сухих продуктах
сгорания (при а=1,0)
в диапазоне рабочего регулирования, мг/м3, не более
- мазута
- лёгкого жидкого топлива |
250
200 |
| 10 Содержание оксидов азота в сухих продуктах
сгорания в пересчёте на NO2 (при а=1,0), при
номинальной тепловой мощности, мг/м3, не более |
300 |
| 11 Потери тепла от химической неполноты
сгорания в диапазоне рабочего регулирования, % не более |
0,5 |
12 Сажевое число по шкале Бахараха в диапазоне
рабочего регулирования, не более:
- при сжигании мазута
-при сжигании лёгкого жидкого топлива |
3
2 |
13 Номинальное давление газа перед запальной
горелкой, Па
- природного
- сжиженного |
450
170 |
| 14 Номинальное напряжение питания, (50 Гц), В |
220/380 |
| 15 Потребляемая мощность, кВА, не более |
|
|
6 |

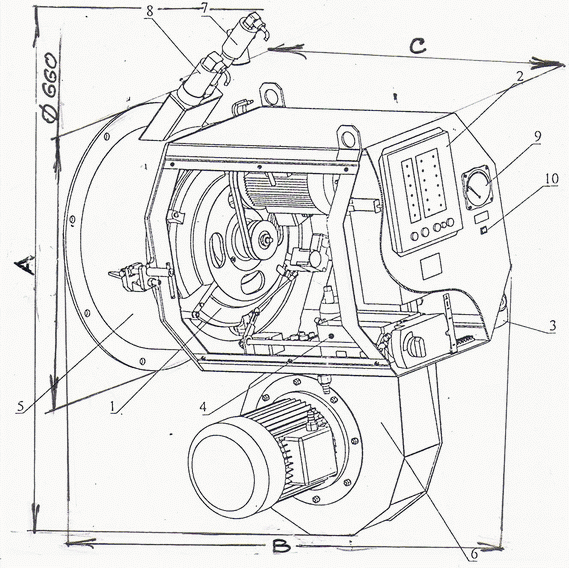

16 Габаритные размеры, мм, не более:
- длина С
- ширина В
- высота A |
|
|
880
810
1275 |
| 17 Масса, кг, не более |
|
|
260 |
| 18 Топливо |
мазут ГОСТ 10585-75,
топливо дизельное ГОСТ 305-82 |
| 19 Длина факела при номинальной тепловой
мощности |
от 1,8 до 3,2 |
|
