Горелки газовые ГГ-1, ГГ-2, ГГ-3
|
|
|
|
Горелки газовые типа ГГ предназначены для
сжигания газообразного топлива в топках паровых и водогрейных котлов:
- ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов
типа Е-1-9 Г, Е-1,6-9ГМН,Е-2,5-9ГМ
- ГГ-3 для сжигания природного газа в топочных камерах паровых и
водогрейных котлов мощностью до 3МВт
Горелки сертифицированы
|
| |
|

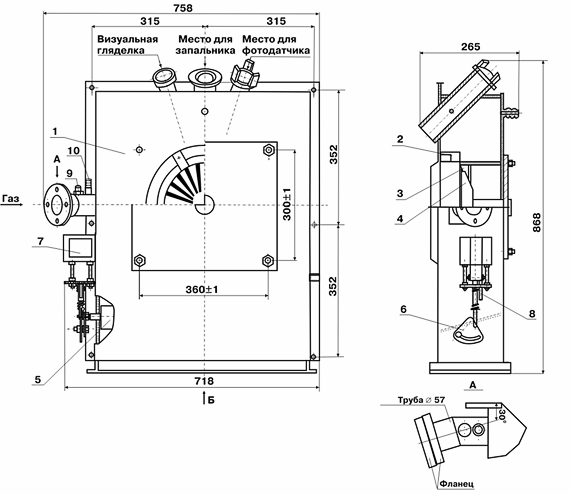

| Общий вид горелок ГГ-1, ГГ-2 |
|
|
|
*Вид Б см. на рисунке ГГ-3 1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель;
4. Конфузор; 5. Шибер; 6. Сектор; 7. Электромагнит; 8. Винт
регулировочный; 9.Штуцер; 10. Ниппель |
| |
|
| №
|
ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-1, ГГ-2 |
| Наименование
показателей |
ГГ-1 |
ГГ-2
|
| 1 |
Номинальная тепловая мощность горелки, МВт |
1.1+0.11-0.055 |
2.2+0.22-0.11 |
| 2 |
Коэффициент рабочего регулирования горелки, не менее |
3 |
| 3 |
Номинальное давление газа перед горелкой, кПа |
1,22±0,24 |
3,15±0,63 |
| 4 |
Номинальная температура воздуха перед горелкой, °С |
20±20
|
| 5 |
Температура газа перед горелкой, °С |
0-40 |
| 6 |
Минимальный коэффициент избытка воздуха при номинальной
тепловой мощности, не более (на газе) |
1,05
|
| 7 |
Номинальный расход топлива: газа, м3/ч |
- |
- |
| 8 |
Масса, кг, не более |
60 |
| 9 |
Топливо - природный газ с низшей теплотой
сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3 |
| 10 |
Потребляемая мощность электродвигателя, КВт, не более |
2,0 |
| 11 |
Номинальное напряжение питания, В |
3N-380
|
|
| |
|

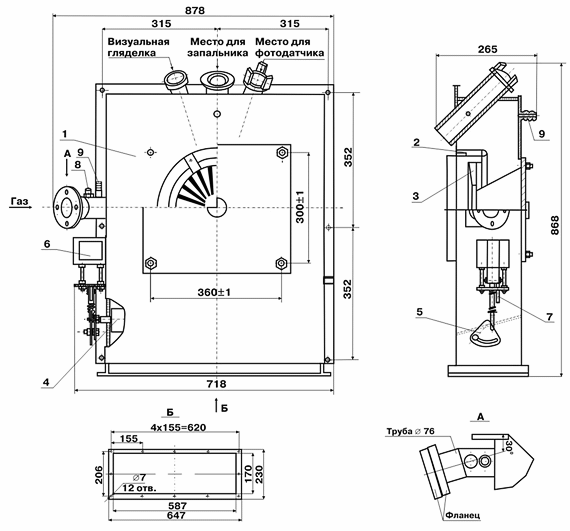

| Общий вид горелки ГГ-3 |
|
|
| 1. Короб воздушный; 2. Коллектор газовый;
3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт
регулировочный; 8. Штуцер; 9. Ниппель |
| |
|
| №
|
ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-3 |
| Наименование
показателей |
ГГ-3 |
| 1 |
Номинальная тепловая мощность горелки, МВт |
3,49+0.35-0.17 |
| 2 |
Коэффициент рабочего регулирования горелки, не менее |
|
| 3 |
Номинальное давление газа перед горелкой, кПа |
2,7±0,54
|
| 4 |
Номинальная температура воздуха перед горелкой, °С |
20±20
|
| 5 |
Температура газа перед горелкой, °С |
0-40 |
| 6 |
Минимальный коэффициент избытка воздуха при номинальной
тепловой мощности, не более (на газе) |
1,05
|
| 7 |
Номинальный расход топлива: газа, м3/ч |
351 |
| 8 |
Масса, кг, не более |
150 |
| 9 |
Топливо - природный газ с низшей теплотой
сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3 |
| 10 |
Потребляемая мощность электродвигателя, КВт, не более |
2,0 |
| 11 |
Номинальное напряжение питания, В |
3N-380
|
|
| |
|

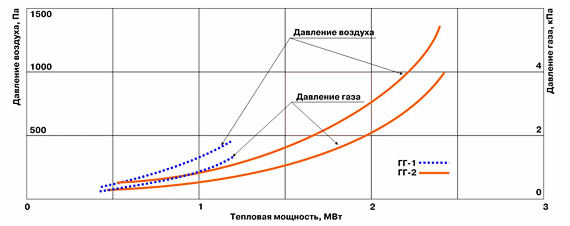

| Режимный график горелок ГГ-1 и ГГ-2 |
|
|
| |
|

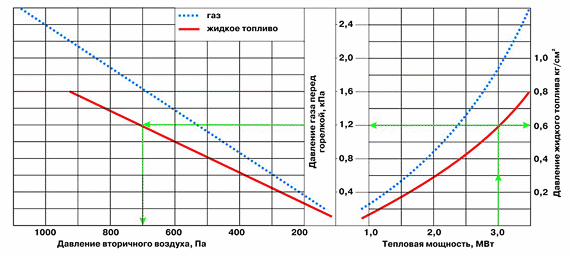

| Номограмма "мощность-топливо-воздух"
для топок с разрежением |
|
|
