Горелки газомазутные РГМГ-4 и РГМГ-7

Горелки газомазутные с ротационной форсункой РГМГ - 4 и РГМГ - 7 предназначены для раздельного сжигания жидкого и газообразного топлива в топках паровых и водогрейных котлов типа КВ-ГМ-4,65-150 и КВ-ГМ-7,65-150

Горелки сертифицированы

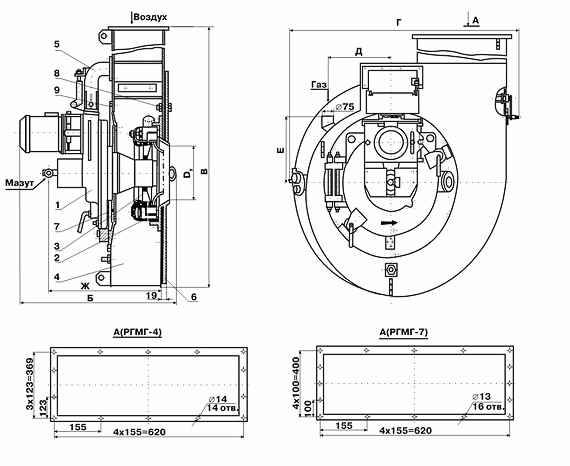

Общий вид горелок РГМГ-4, РГМГ-7

1. Ротационная форсунка; 2. Газовая часть; 3. Воздухонаправляющее устройство вторичного воздуха; 4. Воздушный короб; 5. Воздушный патрубок с заслонкой; 6. Фланец; 7. Фланец; 8. Гайка; 9. Фланец.

* Для РГМГ-4 фланец (позиции 6) приваривается к корпусу котла
** Для РГМГ-7 позиции 6 и 8 отсутствуют

Размеры (мм)	Б	В	Г	Д	Е	Ж	Dy
РГМГ-4	995	1625	1567	417	407	745	310
РГМГ-7	1040	1405	1567	370	443	775	380

№	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ-4, РГМГ-7
№	Наименование показателей	РГМГ-4	РГМГ-7
1	Номинальная тепловая мощность горелки, МВт	5,2	8,15
2	Коэффициент рабочего регулирования горелки	5
3	Номинальное давление мазута перед горелкой, кПа	75±25
4	Номинальное давление газа перед горелкой, кПа	18±3
5	Кинематическая вязкость мазута перед горелкой, м2/с	44±10-6
6	Номинальная температура воздуха перед горелкой, °С	20±20
7	Потери полного напора в горелке при номинальной тепловой мощности, Па	1200±100	1900±100
8	Температура топлива перед горелкой: мазута/газа, °С	80±15/5÷30
9	Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более, на мазуте/газе)	1,15/1,1
10	Номинальный расход топлива: мазута, кг/ч; газа, м3/ч	486/520	762/856
11	Масса (без присоединительного фланца), кг, не более	575	616
12	Топливо: мазут ГОСТ 10585-75. Природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3. Дизельное топливо ГОСТ 305-82.
13	Электродвигатель: потребляемая мощность, КВт/число оборотов, об./мин.	3,0/3000	4,0/3000

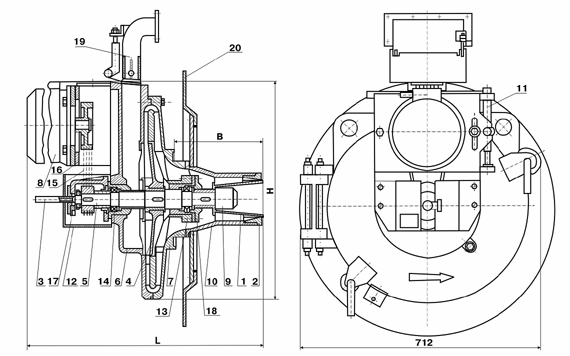

Форсунка ротационная Р-400; Р-700

I. Распыливающий стакан; 2. Завихритель первичного воздуха; 3. Топливопроводящее устройство; 4. Вентилятор первичного воздуха; 5. Полый вал с подшипниковыми узлами; 6. Корпус; 7. Крышка; 8. Электрод; 9. Питатель; 10. Коническая насадка; 11. Натяжной винт; 12. Кожух; 13. Подшипник; 14. Подшипник; 15. Ремень клиновой; 16. Кронштейн; 17. Кронштейн; 18. Крышка; 19. Воздушный патрубок; 20. Фланец

Размеры (мм)	Р-400	Р-700
L	895	938
B	688	700
H	280	310

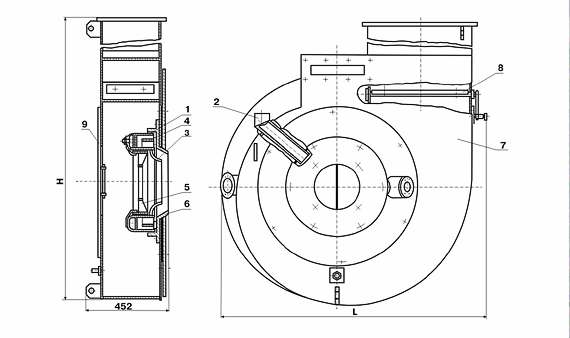

Газовая часть (ГГ-4; ГГ-7)

1. Кольцевой коллектор; 2. Газопроводящая труба; 3. Газовыдающие трубки; 4. Кольцевая диафрагма; 5. Завихритель вторичного воздуха; 6. Переднее кольцо; 7. Воздушный короб; 8. Заслонка; 9. Фланец

Размеры (мм)	ГГ-4	ГГ-7
L	1448	1555
Н	1625	1405

Сделать заказ и запросить дополнительную информацию по РГМГ-4, РГМГ-7 Вы можете здесь.
